パッチ パネルにはポートがいくつありますか?完全ガイド

パッチパネルにはポートがいくつありますか?

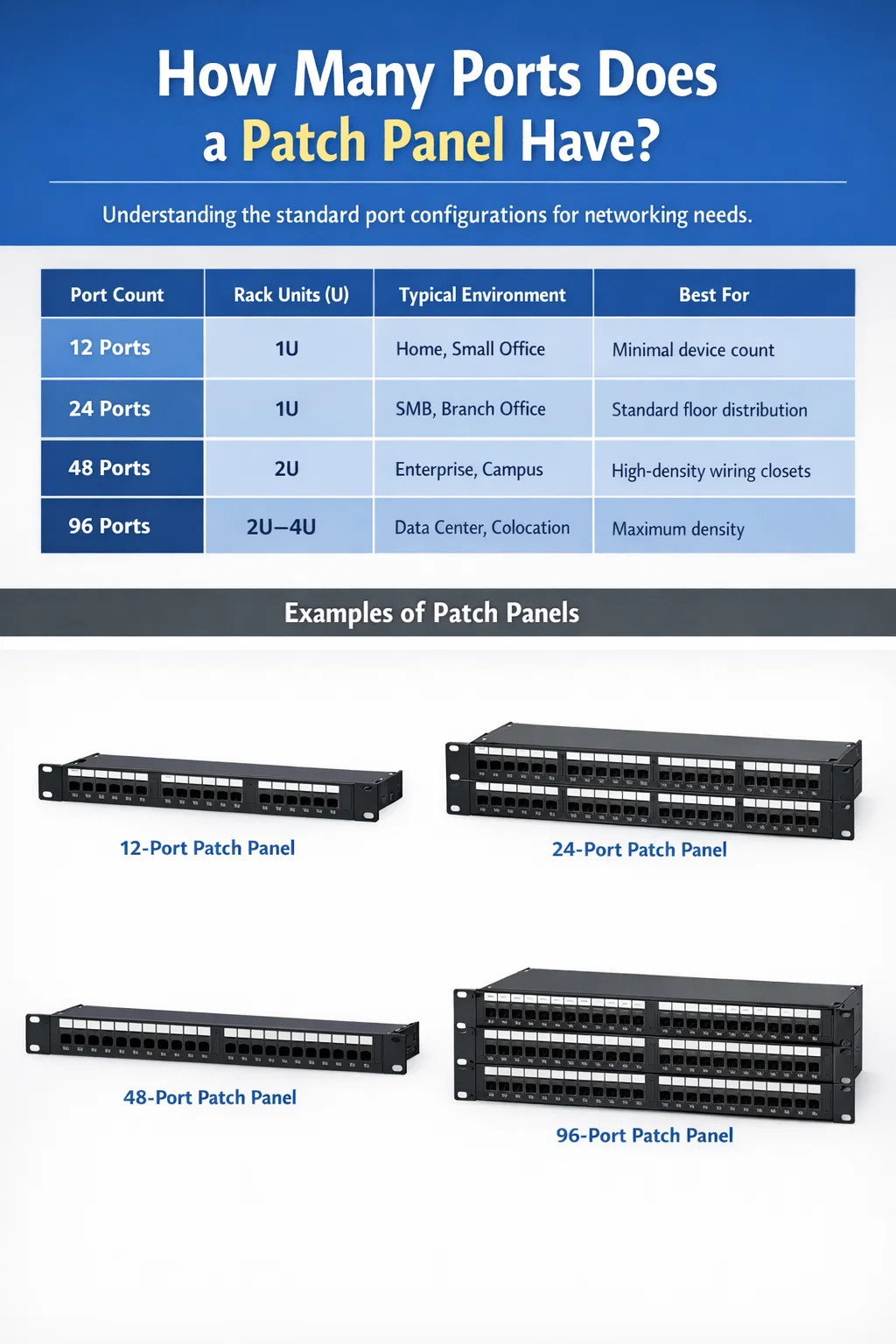

あ ネットワークパッチパネル 通常入ってくる 12、24、48、または 96 ポート 24 ポート モデルと 48 ポート モデルが商用およびエンタープライズ環境で最も広く導入されています。 24 ポートのパッチ パネルは、 1Uのラックスペース 、48 ポート バージョンは 2U 。小型の 12 ポート パネルは家庭用セットアップやコンパクトなテレコム クローゼットでよく使用され、高密度 96 ポート パネルはラック スペースが貴重な大規模なデータ センターで使用されます。

ポート数は任意ではありません。ポート数は、単一のパネルから終了および管理できるネットワーク デバイスの数を直接決定します。間違ったポート数を選択すると、ラックのスペースが無駄になったり、無秩序にケーブルが無秩序に広がったりして、時間の経過とともにメンテナンスの悪夢が発生します。利用可能な構成を理解することは、クリーンでスケーラブルなネットワーク インフラストラクチャへの第一歩です。

標準ポート構成の説明

各ポート数構成は特定の目的を果たし、実際の違いを理解することで、ケーブル配線インフラストラクチャの過剰な仕様や構築不足を避けることができます。

12ポートパッチパネル

12 ポートのネットワーク パッチ パネルは、利用可能な最小の標準構成です。ラック スペースの 1U を占有し、通常は住宅設備、小規模小売店、またはほんの数滴のドロップだけを終端する必要がある追加のクローゼットで使用されます。 12 ポート パネルは、完全な 24 ポート パネルをその目的専用にすることなく、ネットワークの特定の部分を分離する必要がある場合 (たとえば、VoIP 回線やセキュリティ カメラ フィードの分離など) にも実用的な選択肢です。設置面積がコンパクトなため、12 ポート パネルは 6U ほどの小型の壁取り付けエンクロージャに収まります。

24ポートパッチパネル

24 ポートのパッチ パネルは、業界で最も一般的な構成です。 20 ～ 24 台のワークステーションを備えた一般的なオフィス フロアを処理しながら、プリンタ、アクセス ポイント、IP 電話などの共有デバイス用にいくつかのポートを開いておきます。 1U では、同じラック ユニット グループ内の 24 ポート マネージド スイッチと適切にペアリングできるため、ケーブルの配線が短くなり、ラベル付けが簡単になります。 TIA-568 を含むほとんどの構造化ケーブル規格は 24 ポート単位で構築されており、ほとんどの IT プランナーや請負業者にとってこのサイズがデフォルトになっています。

48ポートパッチパネル

あt 2U, the 48-port panel is essentially two 24-port panels consolidated into a single unit. It is the preferred option for enterprise wiring closets that serve dense open-plan offices, warehouses, or manufacturing floors where upwards of 40 drops converge in a single rack. Using a 48-port panel instead of two 24-port panels saves 1U of rack space and reduces the number of panels to label and manage. In a 42U rack where every unit matters, that saving is meaningful, especially when you factor in cable managers, switches, UPS units, and patch cable slack.

96ポートパッチパネル

96 ポート パネルは、標準の 19 インチ ラック インフラストラクチャ内で密度を実用的な限界まで押し上げます。これらのパネルは通常、高密度のポートとパッチ ケーブルに対応するために、角度付きまたは工具不要のキーストーン ジャックを使用します。これらは主に、何百ものサーバー ポート、ストレージ接続、またはファイバー ハンドオフを整理する必要があるデータ センター、大規模なコロケーション施設、電気通信室で使用されます。一部の 96 ポート パネルは、モジュラー カセット システムを中心に設計されており、個々の 12 ポートまたは 24 ポート カセットがシャーシ フレームに差し込まれるため、将来の拡張に備えてスペースを確保しながら、必要なものだけを装着できる柔軟性が得られます。

必要なポート数を決定する要因

ネットワーク パッチ パネルに適切なポート数を選択するには、利用可能な最大の番号を選択する必要はありません。いくつかの具体的な変数が決定の原動力となるはずですが、それらを無視すると、予算が無駄になるか、配線システムが拡張できなくなる可能性があります。

エリア内のケーブルドロップの数

クローゼットまたはラックで終端するすべてのアクティブなケーブル配線をカウントします。ワークステーション、VoIP 電話、IP カメラ、ワイヤレス アクセス ポイント、およびあらゆる IoT デバイスのドロップが含まれます。 パッチ パネルには、少なくともアクティブなケーブル ドロップと同じ数のポートが必要です 、さらに 15 ～ 20 パーセントの成長バッファーが追加されます。現在 38 ドロップがある場合、48 ポート パネルが論理的な選択となります。すぐに 2 番目のパネルや大きなシャーシを必要とせずに、10 個の予備ポートが提供されます。

あvailable Rack Space

ラックスペースは有限のリソースであり、すべてのコンポーネントがそれをめぐって競合します。 2 つのスイッチ、ルーター、ファイアウォール、UPS、および 2 つの 1U ケーブル マネージャーを搭載した一般的な 42U ラックには、1 つのパッチ パネルを設置する前にすでに約 14U が割り当てられています。小規模オフィスで 12U 壁掛けラックを使用している場合、2 つの 24 ポート パネルを並べて取り付け、それに関連するケーブル管理を行うことは不可能な場合があります。この場合、ケーブル マネージャーは通常、パネルの列ごとにさらに 1U を追加するため、それぞれ 1U の 24 ポート パネルを 2 つ使用するよりも、2U の 1 つの 48 ポート パネルを使用する方が実用的です。

ケーブルカテゴリと信号タイプ

Cat5e、Cat6、Cat6A、および Cat8 銅線パネルはすべて同じ標準ポート数で提供されますが、物理的寸法が異なります。 たとえば、Cat6A パネルは、多くの場合、わずかに高かったり、奥行きがあったりします。 Cat6 パネルよりもケーブル直径が大きくなると、より大きな曲げ半径が必要になり、コネクタ自体が物理的に大きくなるからです。 Cat6A 48 ポート パネルは、Cat6 48 ポート パネルが快適に収まる 2U を占有する場合があります。バックボーンの実行、アップリンク、長距離接続に使用されるファイバー パッチ パネルは、異なるポート密度モデルに従います。 LC デュプレックス ファイバー パネルは通常 1U 内に 24 ポート構成で提供されますが、MPO/MTP ファイバー カセット システムは 72 本以上のファイバー接続を 1 つの 1U パネルに詰め込むことができます。

計画的なネットワーク拡張

あ network patch panel is not something you replace every two years. A properly installed copper cabling infrastructure is expected to last 15～25年 通常の商用利用において。つまり、現在選択するポート数は、完全には予測できない増加に対応する必要があります。現在従業員が 30 人の会社は、5 年以内に 60 人になる可能性があります。次のポート層 (24 から 48、または 48 から 96) にサイズを上げてヘッドルームを構築するほうが、後でパネルを追加してケーブルを再配線するよりもほとんどの場合安価です。

パッチ パネルのタイプとそれらの間でのポート数の変化

すべてのネットワーク パッチ パネルが同じ方法で構築されているわけではありません。パネルの内部設計は、物理的に収容できるポートの数、背面でのケーブルの管理方法、およびパネルの再構成や修理の容易さに影響します。

固定パンチダウン パッチ パネル

固定パネルには、背面の 110 パンチ ツールを介して直接配線されるジャックが事前に取り付けられています。これらは、構造化されたケーブル配線の設置で最も一般的なタイプで、すべての標準ポート数 (12、24、48、および 96) で使用できます。ジャックが永続的に統合されているため、固定パネルは堅牢で、ケーブル レイアウトが頻繁に変更されない設置環境ではコスト効率が高くなります。これらは Cat5e、Cat6、および Cat6A 定格で入手でき、T568A と T568B の両方の配線規格をサポートします。

キーストーンパッチパネル

キーストーン パネルは、個々のキーストーン ジャック インサートをブランク パネル フレームにスナップするモジュラー設計を採用しています。 24 ポート キーストーン パッチ パネル シャーシには 24 個のキーストーン スロットがありますが、必要なポートのみを装着します。 16 個のアクティブ ドロップから開始する場合は、16 個のジャックを取り付け、残りの 8 個のスロットは将来の使用に備えて空のままにしておきます。このモジュール性は、同じパネル内でジャックの種類 (RJ45、同軸、ファイバー、HDMI) を混在させることができることも意味します。 Keystone パネルは、固定パネルよりもポートあたりのコストがわずかに高くなりますが、動的な環境では大幅な柔軟性を提供します。

あngled Patch Panels

あngled patch panels position the port face at a 45-degree angle toward one side of the rack. This design is particularly useful in high-density environments where patch cables need to exit cleanly toward an adjacent vertical cable manager without creating sharp bends. Angled panels are commonly used in 48-port and 96-port configurations in data centers. The angled design does not change the port count but significantly improves cable management ergonomics when dozens of patch cables are attached simultaneously.

光ファイバーパッチパネル

ファイバ パッチ パネルは LC、SC、または MPO コネクタを使用し、銅線パネルとは異なる密度規格に従っています。 LC デュプレックス コネクタを備えた標準の 1U ファイバー パッチ パネルには、通常、 24ポート 、これは 24 の個別のファイバー接続または 12 の二重リンクに相当します。高密度 MPO カセットベースのファイバー パネルは、 単一の 1U シャーシに 72 ～ 96 本のファイバ接続 、大規模な建物やデータセンターのバックボーン インフラストラクチャにとって頼りになるソリューションとなっています。ファイバ パッチ パネルは受動的なデバイスであり、電力を必要としませんが、コネクタの損傷や挿入損失を避けるために、設置中に非常に細心の注意を払う必要があります。

パッチ パネルがネットワーク インフラストラクチャ全体にどのように適合するか

あ patch panel does not operate in isolation. It is the central termination point that bridges permanent horizontal cable runs from the work area to the active network equipment in the telecommunications room or data center. Understanding where the patch panel sits in the overall network design clarifies why port count planning is so critical.

一般的な構造化ケーブル設計では、水平ケーブルが各ワークステーションの壁コンセントまたはフロア ボックスから最も近い IDF (中間配線フレーム) クローゼットのパッチ パネルまで配線されます。パッチ パネルからは、短いパッチ ケーブル（通常は長さ 1 ～ 3 フィート）がアクセス レイヤ スイッチの対応するポートに接続されます。 パッチ パネルの各ポートは、1 つの物理ケーブル ドロップに正確に対応します。 、ユーザー側の 1 つのネットワーク デバイスに接続します。この 1 対 1 の関係により、ポート数の計画がデバイス数を直接反映するようになります。

パッチ パネルは、水平ケーブル配線プラント全体のドキュメント レイヤーとしても機能します。ポートに部屋番号、デスク番号、またはデバイス ID が明確にラベル付けされている場合、障害のある接続のトラブルシューティングは、壁を這うのではなく、ラベルを追跡するだけで済みます。ここで、ポート数が運用効率に影響を与えます。ポートの半分にラベルがなく、パッチ ケーブルが絡まって詰め込まれすぎた 48 ポート パネルよりも、明確なラベルが貼られた、充実した 24 ポート パネルの方が管理がはるかに簡単です。

ネットワーク パッチ パネルのポート使用率のベスト プラクティス

パッチ パネルに適切な数のポートがあることは重要ですが、それらのポートをどのように使用および管理するかも同様に重要です。業界の専門家は、ケーブル配線インフラストラクチャをその全寿命にわたってクリーンで文書化でき、保守可能に保つための一連の実践的な規則に従っています。

• ケーブル接続を開始する前に、パネルの前面と背面の両方にあるすべてのポートにラベルを付けます。一貫した命名スキーム (たとえば、部屋番号の後にコンセント番号 (例: 204-A、204-B) を付ける) を使用して、設置に関する事前知識がなくても技術者がパネルとフロア プランを相互参照できるようにします。
• 初期設置時にパッチ パネルの容量を 100% まで満たさないでください。 ポートの少なくとも 20% を予約する 将来の移動、追加、変更に備えて。 24 ポートのパネルでは、初日にターゲットとするアクティブな接続が 19 個以下になることを意味します。
• 色分けされたパッチ ケーブルを使用して、トラフィック タイプを視覚的にセグメント化します。一般的な規則では、データは青、VoIP は灰色、管理トラフィックは黄色、重要なインフラストラクチャ接続は赤となります。この色分けは、文書化され、一貫して適用されている場合にのみ機能します。
• 1U の水平ケーブル マネージャーを各パネル列の上または下に取り付けます。これにより、パッチ ケーブルが整理され、RJ45 コネクタに過度の張力がかかるのが防止され、隣接する接続を妨げることなくパッチ ケーブルの移動や交換が可能になります。
• インストール直後に、ケーブル管理データベースまたはスプレッドシートにすべてのポートを記録します。ポートレベルのドキュメントは、元のインストーラーが移行してから何年も経ってから、インフラストラクチャを管理する IT チームにとって最も価値のある唯一のツールになります。
• 必要以上に長くなったパッチケーブルを使用してください。ケーブルが長すぎるとたるみが生じ、束になってラック内の空気の流れが妨げられます。同じラック内のパッチ パネルとスイッチ間の接続には、ほとんどの場合、1 フィートまたは 2 フィートのパッチ ケーブルで十分です。

展開に適したパッチ パネル ポートの数を計算する

パッチ パネルの設置サイズを正しく設定する簡単な方法があります。これは物理的な数から始まり、現在のニーズと短期的な成長を考慮したポート割り当てモデルで終わります。

1. すべてのアクティブなケーブル配線を数える クローゼットの中で終わります。ワークステーション、電話、AP、カメラ、プリンタ、および専用デバイスのドロップが含まれます。
2. あdd infrastructure ports アップリンク、IDF と MDF 間のパッチ接続、およびスイッチに直接ではなくパネル経由で接続する予定の管理ポートの場合。
3. あpply a 20 percent growth buffer 合計に。アクティブなドロップが 40 個、インフラストラクチャ ポートが 4 個ある場合、稼働数は 44 に 20 パーセントを加えた値 = 約 53 個のポートが必要になります。
4. 次の標準パネル サイズに切り上げます 。上の例では、53 ポートは 2 つの 48 ポート パネル (合計 96 ポート) に切り上げられ、十分なヘッドルームが得られます。また、予算とスペースが限られている場合は、48 ポート パネル 1 枚と 12 ポート パネル 1 枚を組み合わせて、3U のラック スペースに 60 ポートを提供できます。これは、合理的で経済的なソリューションです。
5. ラックスペースの空き状況を確認する すべてのコンポーネント (スイッチ、ルーター、パッチ パネル、ケーブル マネージャー、UPS ユニット) の U 要件を合計し、それらがラックの全高内に収まることを確認します。

この 5 段階の計算は、新規インストールの場合は 30 分もかからず、その後の事後対応のトラブルシューティングと再ケーブル接続にかかる時間を節約できます。また、請負業者が入札でき、インフラストラクチャが継承または引き渡されるときに IT チームが参照できる配線仕様文書の基礎ともなります。

パッチ パネルのポート数を選択する際のよくある間違い

経験豊富なネットワーク プランナーでも、パッチ パネルを指定する際にはサイズの間違いを犯します。これらの間違いは、事前に少し計画を立てておけばほとんどの場合回避可能であるため、理解しておく価値があります。

コストを節約するためにポート数を少なく指定する

あ 24-port panel costs roughly $30 to $80 depending on the category rating. A 48-port panel costs $60 to $150. The price difference is small in absolute terms, but the cost of re-cabling a closet that was under-specified — pulling new cable, purchasing additional panels and cable managers, paying a technician for a full day of work — can easily reach $1,000 to $5,000 or more for a single IDF. 前払いで 40 ドルを節約するために小さいパネルを選択するのは偽りの経済的です ほぼすべての商業展開シナリオで。

ラックスペースを考慮しない過剰な仕様

ドロップが 30 個しかないときに 96 ポートのパネルに直接移行することも同様に問題があります。 96 ポートのパネルが半分しか搭載されていないと、ラック スペースが無駄になり、必要以上にコストがかかり、アクティブなポートが広い表面積に点在するわかりにくいレイアウトが作成されます。さらに重要なことは、大型パネルにはそれに比例してより大きなケーブル マネージャーとより多くのパッチ ケーブルが必要となり、これらすべてがアクティブな機器に割り当てられるラック ユニットを消費することになります。

ケーブル カテゴリの互換性の無視

Cat6 パッチ パネルを Cat6A 水平ケーブル配線に取り付けると、チャネル全体のパフォーマンスが低下します。パッチ パネルはパーマネント リンクの一部であり、終端するケーブルと少なくとも同じカテゴリに評価される必要があります。同様に、Cat5e パッチ パネルを Cat6 ケーブルで使用すると、Cat6 ケーブルが提供するクロストークと帯域幅の改善が無効になります。 あlways match the patch panel category to the cable category また、パネル、パッチ ケーブル、ジャック、水平ケーブルなどの完全なチャネルが設置後に一緒にテストされ、認定されていることを確認します。

アップリンクポートとバックボーンポートの考慮を忘れる

多くの計画担当者は、ユーザー側の水平ケーブルのドロップのみをカウントし、IDF と MDF 間のアップリンク ケーブルもパッチ パネルで終端していることを忘れています。 3 階建てで中央 MDF がある建物では、各 IDF にはコア スイッチへのファイバー バックボーンまたは銅線アップリンク用に少なくとも 2 つまたは 4 つのアップリンク ポートが必要です。これらのポートは他の接続と同様にパネル スペースを消費するため、最初からポート数の計算に含める必要があります。

特定の導入シナリオにおけるパッチ パネルのポート数

実際の展開は、規模と複雑さが非常に異なります。特定のシナリオに注目すると、抽象的なポート数の原則を具体的な決定に変換するのに役立ちます。

従業員数 15 名の小規模オフィス

あ single-floor office with 15 workstations typically generates 30 to 40 cable drops when you account for dual drops per desk (one for data, one for VoIP), two to three wireless access points, a network printer, and a couple of spare drops in conference rooms. A single 48ポートパッチパネル 8 ～ 18 個のポートを予備にしておくことで、これを快適に処理できます。このセットアップは、48 ポート スイッチおよび小型 UPS とともに 12U 壁掛けキャビネットに収まります。

従業員 200 名を擁する複数フロアの本社オフィス

あ 200-person office spread across four floors will typically have one IDF per floor and a central MDF. Each IDF serves 50 employees with approximately 100 to 130 cable drops per floor, requiring 2 ～ 3 つの 48 ポート パネル IDF ごとに、または正確なドロップ数に応じて 48 ポート パネルと 24 ポート パネルの組み合わせを使用します。 MDF は 4 つすべての IDF からのバックボーン アップリンクを集約し、コア スイッチ インフラストラクチャをホストします。通常、アップリンク ケーブルのみに追加のパッチ パネルが必要です。

コロケーション データセンター キャビネット

コロケーション データ センターでは、1 つの 42U キャビネットに 10 ～ 20 台のサーバーが収容され、それぞれに 2 ～ 4 つのネットワーク インターフェイスが搭載されます。これは、単一ラック内に 20 ～ 80 個のアクティブなネットワーク ポートが存在することになります。高密度 2Uの96ポートパッチパネル ここでは、これが推奨されるソリューションであり、多くの場合、アップリンク用のトップオブラック スイッチおよび MPO ファイバー カセットと組み合わせて使用されます。目標は、最小数のラック ユニット内でできるだけ多くの接続を終端し、収益を生み出す機器により多くのスペースを残すことです。

学校または大学の建物

教育施設では、高密度の教室への接続と可変の占有パターンが組み合わされるため、独特のケーブル配線の課題が生じます。一般的な中学校の教室には、35 人の生徒の位置に加えて、教師用ステーション、プロジェクター、および 1 つまたは 2 つのアクセス ポイントがあり、部屋ごとに 10 ～ 15 個のケーブル ドロップがあります。 20 の教室がある建物では 200 ～ 300 個のドロップが生成され、複数の IDF に分散する必要があります。 48 ポート パネルが主力製品 これらの環境では、正確な数は各クローゼットに集められた水滴の数によって決まります。
