パッチパネルに最適なケーブルはどれですか?完全ガイド

短い答え: 猫6 はパッチ パネルに最も広く好まれているケーブルです

となると、 ネットワークパッチパネル 、 Cat6 非シールドツイストペア (UTP) ケーブルは、最も一般的に推奨され、広く導入されている選択肢です。 ほとんどのビジネスおよびホーム ネットワーク環境に対応します。パフォーマンス、コスト、将来性のバランスが適切に保たれています。とはいえ、特定のパッチパネル設定に最適なケーブルは、速度要件、ケーブルの長さ、干渉条件、予算によって異なります。 カテゴリー5e は予算が限られているギガビット ネットワークでは引き続き完全に実行可能ですが、キャット6A は 10GbE 設備または高密度データ センターに最適です。

このガイドでは、パッチ パネルで使用されるすべての主要なケーブル タイプについて説明し、実際の導入で実際に重要となる技術的な違いについて説明し、複雑になりすぎることなく、情報に基づいて自信を持って決定できるようにします。

ケーブルの選択がネットワーク パッチ パネルのパフォーマンスに与える影響を理解する

ネットワーク パッチ パネルは受動的なハードウェアであり、信号を増幅したり再生成したりしません。それを介して行われるすべての接続は、どちらかの側のケーブルと同じくらい優れています。パッチパネルの背面に差し込むケーブルと前面に差し込むパッチコードは、両方とも信号品質、レイテンシー、最大スループットに貢献します。

ケーブル カテゴリによって異なる主な電気的特性は次のとおりです。

• 減衰 — 距離による信号損失。より高いカテゴリのケーブルは、より長い配線でもより強力な信号を維持します。
• クロストーク (NEXT および FEXT) — 隣接するワイヤペア間の干渉。 Cat6 と Cat6A は、よりきついツイストと物理的セパレーターを使用して、これを大幅に削減します。
• 帯域幅 — MHz 単位で測定され、ケーブルが伝送できるデータ量が決まります。 Cat5e は 100MHz を処理し、Cat6 は 250MHz を処理し、Cat6A は 500MHz に達します。
• リターンロス — 高速でのパフォーマンスを低下させる可能性がある反射信号エネルギー。

パッチ パネルには追加の接続ポイント (背面のパンチダウン終端と前面の RJ45 ポート) が導入されるため、パネルの定格カテゴリと一致またはそれを超えるケーブル カテゴリを使用することが不可欠です。たとえば、Cat6A パッチ パネルと Cat5e 水平配線を混在させると、パネル自体の定格に関係なく、システムのパフォーマンスが即座に Cat5e に制限されます。

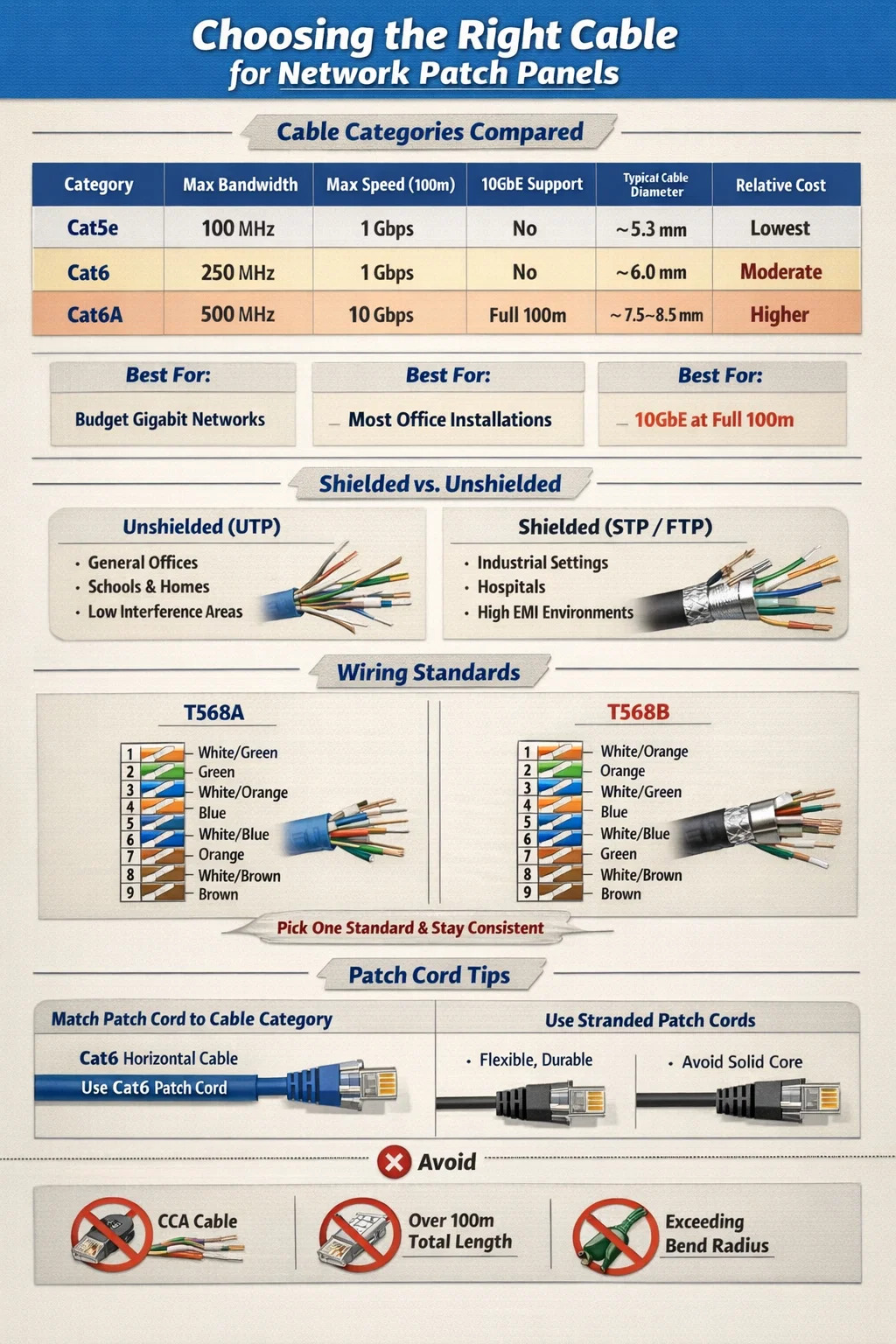

ケーブル カテゴリの比較: パッチ パネルで使用する Cat5e、Cat6、Cat6A

構造化されたケーブル配線環境で最も頻繁に遭遇する 3 つのカテゴリは、Cat5e、Cat6、および Cat6A です。直接比較すると、次のようになります。

Cat5e: 低予算ギガビット ネットワークに依然として関連性がある

Cat5e (強化されたカテゴリ 5) は、2000 年代を通じて主要な構造化ケーブル規格であり、現在も積極的に使用されています。 100 メートルの走行でギガビット イーサネット (1000BASE-T) をサポートし、Cat6 または Cat6A よりもフィートあたりのコストが大幅に低くなります。古い建物を改修したり、VoIP 電話、セキュリティ カメラ、基本的なワークステーションなどの低需要のエンドポイントを接続したりするには、Cat5e と Cat5e 定格のパッチ パネルを組み合わせれば完全に適切です。

この制限は将来も保証されます。 Cat5e は 10 ギガビット イーサネットを確実にサポートできず、クロストーク性能は Cat6 よりも低くなります。新しいケーブルを設置し、今後 5 ～ 10 年以内にネットワーク インフラストラクチャをアップグレードすると予想される場合は、少額のプレミアムを Cat6 に費やす方が合理的です。

Cat6: ほとんどのパッチ パネル設置のスイート スポット

Cat6 は、ネットワーク パッチ パネルを含む新しい構造化ケーブル配線プロジェクトで最も一般的に指定されるケーブルです。 250 MHz の帯域幅は Cat5e の容量を 2 倍にし、より緊密なペアツイストと多くの Cat6 構造に見られる内部プラスチック スプライン (セパレータ) によりクロストーク性能が大幅に向上し、最大 55 メートルの短距離で 10 Gbps の速度をサポートします。

水平方向の距離が平均 20 ～ 40 メートルある一般的なオフィス環境では、スイッチ インフラストラクチャがサポートしている場合、Cat6 は 10GbE を快適に処理します。 Cat5e に対する価格プレミアムは通常、 1 フィートあたり 10 ～ 20% — わずかな違いが、設置期間中に効果をもたらします。 Cat6 パッチ パネルは、24 ポートおよび 48 ポート構成で広く入手可能であり、すべての標準 110 スタイル パンチダウン ツールと互換性があります。

Cat6A: 長距離での 10GbE の正しい選択

Cat6A (拡張カテゴリ 6) は、以下のような設置環境に対して現在推奨される規格です。 10 ギガビット イーサネットは 100 メートルの水平走行全体にわたって維持する必要があります 。 500 MHz の帯域幅で動作し、シールド (F/UTP または S/FTP) またははるかに厚い絶縁を備えた非シールド構造を使用し、Cat6 では不可能なエイリアン クロストーク要件を満たしています。

トレードオフは物理的なサイズと重量です。 Cat6A ケーブルはかなり太く、通常は直径 7.5 ～ 8.5 mm であるのに対し、Cat6 の直径は 6 mm です。これは、より厳密な電線管充填計算、より重いケーブル トレイ、およびより厳しい曲げ半径の管理を意味します。 Cat6A パッチ パネルも大型で高価です。ただし、データセンター、医療施設、またはデスクトップまたはエッジ スイッチに 10GbE を導入する環境では、Cat6A が正しい選択であり、10GBASE-T アプリケーション用の TIA-568-C.2 で明示的に指定されています。

シールド付きケーブルとシールドなしケーブル: どちらがパッチ パネルでより良く機能しますか?

多くのネットワーク設置者を混乱させる決定の 1 つは、パッチ パネルの配線にシールド付き (STP/FTP/S/FTP) ケーブルを使用するか、シールドなし (UTP) ケーブルを使用するかということです。答えは環境に大きく依存します。

シールドなし (UTP) ケーブルが適切な場合

商業オフィス、学校、小売環境、家庭におけるネットワーク パッチ パネルの設置の大部分では、UTP ケーブルが使用されます。シールドされた代替品よりも終端が簡単で、柔軟性が高く、軽量で、安価です。ケーブルが蛍光灯の安定器、大型モーター、2 メートルを超える並列電源ケーブルなどの高干渉源から離れている限り、UTP は優れたパフォーマンスを発揮します。

TIA-568 規格では、UTP ケーブルをシールドなしの電源ケーブルから 5 cm 以内、蛍光灯器具から 12 cm 以内で配線することができます。これらのクリアランスを維持すると、UTP はシールド システムのような複雑な接地を行わずに、クリーンで信頼性の高いパフォーマンスを提供します。

シールドケーブルが必要になった場合

次のような重大な電磁干渉 (EMI) 発生源がある環境では、シールド ケーブルが正しい選択です。

• 重電機械が設置されている製造現場
• MRI スイートまたは高出力画像装置を備えた病院
• 無線周波数機器を備えた放送スタジオ
• VFD (可変周波数ドライブ) の近くでケーブルを配線する必要がある産業環境
• 落雷にさらされる可能性のある屋外または半屋外の設置

シールド ケーブルを使用する場合は、パッチ パネルもシールドされ、適切に接地されている必要があります。 接地されていない、またはシールドされていないパッチ パネルで終端されたシールド ケーブルは、実際には UTP よりもパフォーマンスが低下する可能性があります。 接続されていないシールドはアンテナとして機能し、干渉を拒否するのではなく収集するためです。シールドされたチャネル全体 (ケーブル、パッチ パネル、キーストーン ジャック、およびパッチ コード) を有効にするには、1 点で接地する必要があります。

T568A と T568B: パッチ パネルでどちらの配線規格を使用するか

T568A と T568B は両方とも、パッチ パネルのパンチダウン ポートでイーサネット ケーブルを終端するための有効な TIA/EIA 配線規格です。両者の技術的なパフォーマンスの違いは無視でき、どちらも同じ速度と距離をサポートします。重要なルールは、 一貫性: インストール全体を通じて同じ標準を使用します。 .

T568B は北米の商用設備でより一般的であり、米国市場で販売されている既製のパッチ コードの大部分で使用されています。 T568A は政府施設で好まれており (連邦建物に対する米国政府の TIA-568-C 標準によって指定されています)、ヨーロッパとオーストラリアでは一般的です。

既存のインストールを拡張または追加する場合は、常にすでに使用されている標準と一致させてください。同じエンドツーエンド チャネル内で T568A と T568B を混在させると、ストレート接続ではなくクロスオーバーが作成され、ほとんどのスイッチでリンクが起動できなくなります。

パッチコードの選択: パッチパネルケーブルの方程式の残りの半分

パッチ パネルでどのケーブルを使用するかを考えるとき、ほとんどの人は水平ケーブルの配線に完全に注目しますが、パネル ポートをスイッチに接続するパッチ コードも同様に重要です。水平ケーブルよりも低いカテゴリのパッチ コードは、接続ポイントでボトルネックを作成します。

パッチコードのカテゴリを水平ケーブルに一致させる

パッチ パネルに Cat6 を接続している場合は、前面に Cat6 パッチ コードを使用します。 Cat6 パネルで Cat5e パッチ コードを使用し、Cat6 水平ケーブルを使用すると、チャネルのパフォーマンスが Cat5e に制限されます。同じことが Cat6A にも当てはまります。常に Cat6A パッチ パネルと水平ケーブルを備えた Cat6A 定格のパッチ コードを使用してください。

パッチパネルをスイッチに接続するための標準的なパッチコードの長さは通常、 0.5m、1m、2m、3m 。コードが短いと信号損失が軽減され、ラックが整理整頓されます。検証されていないサプライヤーからお買い得なパッチ コードを購入することは避けてください。ペアのツイストが緩んでいたり、標準以下のコネクタを備えた低品質のパッチ コードは、適切に構築された構造のケーブル システムにおいて、断続的なリンク障害やスループットの低下を引き起こす最も一般的な原因の 1 つです。

より線と単線のパッチコード

パッチコードでは、単線導体ではなく、より線導体（複数の細いワイヤを一緒に巻いたもの）を使用します。より線ケーブルはより柔軟で、繰り返しの曲げや動きによる物理的疲労に強いため、パッチ パネルとスイッチの間の頻繁に取り扱われる短い配線に最適です。水平配線に使用される単線ケーブルは硬く、繰り返し曲げると内部で亀裂が入ります。

単線ケーブルをパッチコードとして使用しないでください。最初は機能しますが、プラグの挿入やケーブルの移動を繰り返すと、内部導体が疲労して故障します。

光ファイバーケーブルとパッチパネル: まったく異なるカテゴリー

すべてのパッチ パネルが銅線イーサネット ケーブルを使用するわけではありません。光ファイバ パッチ パネル (ファイバ配電パネルまたはファイバ エンクロージャとも呼ばれます) は、機器室間のバックボーン ケーブル配線、建物間接続、および高密度データセンターの相互接続に使用されます。これらは銅線パッチ パネルとは異なる機能を果たし、まったく異なるケーブル管理方法が必要です。

パッチパネルにおけるマルチモードファイバとシングルモードファイバ

ファイバー パッチ パネルはマルチモード ファイバーまたはシングルモード ファイバーのいずれかを受け入れますが、これらを交換することはできません。どちらを選択するかは、伝送距離と用途によって異なります。

• OM3 マルチモードファイバー 10GbE は最大 300 メートル、40GbE は最大 100 メートルをサポートします。 50 ミクロンのコアを使用しており、キャンパスやデータセンターのバックボーン アプリケーションで一般的です。
• OM4 マルチモードファイバー 10GbE は 550 メートルまで、100GbE は 150 メートルまで延長します。これは、新しいデータセンターの設置に推奨されるマルチモード標準です。
• OS2シングルモードファイバー は、最大 10 km 以上の距離での伝送をサポートしており、建物間またはキャンパス全体の伝送に不可欠です。

ファイバー パッチ パネルは、ファイバーの配線に組織的な終端ポイントを提供する受動的なデバイスです。機器をパネルに接続する実際のファイバ パッチ コードでは、一致するコネクタ タイプ (LC、SC、MPO/MTP) と一致するファイバ タイプを使用する必要があります。マルチモード パッチ コードをシングルモード トランク ファイバに接続すると、挿入損失が大きくなり、リンクが機能しなくなります。

ネットワーク パッチ パネル用のケーブルを選択する際のよくある間違い

経験豊富なネットワーク設置者であっても、パッチ パネル システム用のケーブルを選択して設置する際には、回避可能なエラーが発生します。実際のトラブルシューティングで最も頻繁に現れる間違いは次のとおりです。

CCA（銅被覆アルミニウム）ケーブルの使用

CCA ケーブルは、薄い銅層でコーティングされたアルミニウム導体を使用しており、純正の銅ケーブルよりも大幅に低価格で販売されており、オンラインでは標準イーサネット ケーブルと誤って表示されることがよくあります。 CCA ケーブルはパッチ パネルの設置には決して使用しないでください。 アルミニウムは銅よりも電気抵抗が高く、終端点での腐食が早く、TIA-568 または ISO/IEC 11801 規格を満たしていません。ネットワーク障害の多くは、リンクの安定性の低下、過剰なパケット損失、または確実に電源がオンにならない PoE (Power over Ethernet) デバイスに遡り、CCA ケーブルが原因であることが判明しています。純銅導体の ETL または UL 検証を提供できる信頼できるサプライヤーからのみケーブルを購入してください。

100メートルのチャネル長を超える

TIA-568 規格では、最大パーマネント リンク (水平方向の配線) を 90 メートルと規定しており、残りの 10 メートルは両端のパッチ コードに割り当てられ、合計チャネル長は 100 メートルになります。多くの設置業者は 100 メートルを水平方向の走行制限として扱い、その上にパッチ コードを追加して、合計チャンネルを仕様を超えています。 95 メートルの水平配線と 2 つの 3 メートルのパッチ コードの合計は 101 メートルになります。これは技術的に仕様外であり、ギガビット速度では信頼性が低い可能性があります。

ケーブル カテゴリとパッチ パネルの定格が一致しない

Cat6 定格のパッチ パネルに Cat6A ケーブルを取り付けると、認定された Cat6A チャネルを取得できなくなります。パネルはリンク内で最も評価の低いコンポーネントであり、そのパフォーマンス特性が実行全体の上限を設定します。パッチ パネルを選択するときは、必ずケーブル カテゴリと一致するかそれを超えてください。 Cat6A パネルと Cat6 ケーブルの使用は許容されます。パネルは仕様が過剰であるため、コストが無駄になりますが、パフォーマンスには影響しません。その逆は受け入れられません。

取り付け時の曲げ半径の無視

イーサネット ケーブルには最小曲げ半径があり、設置時にこれを遵守する必要があります。 Cat6 UTP の場合、通常、最小曲げ半径は次のとおりです。 ケーブル外径の 4 倍 、 or approximately 24 mm. Cat6A requires a larger bend radius due to its thicker construction. Tight bends deform the pair twists inside the cable, increasing crosstalk and degrading signal quality — sometimes enough to prevent certification testing from passing.

特定のパッチパネルのシナリオに適したケーブルを選択する方法

単一の包括的な推奨事項を適用するのではなく、一般的な展開シナリオに基づいた実践的な意思決定ガイドを次に示します。

• 最大 1 Gbps スイッチングを備えた小規模オフィスまたはホーム ネットワーク: Cat5e パッチ パネルを備えた Cat5e UTP。費用対効果が高く、十分であり、終了も簡単です。 10GbE スイッチに移行する予定がない限り、アップグレードする必要はありません。
• 新しい商業オフィスの設置は 10 年間続くと予想されます: Cat6 パッチパネルを備えた Cat6 UTP。短期間の実行で 10GbE のヘッドルームを提供し、Cat5e と比較して優れたノイズ性能を実現します。
• ラックへの 10GbE を備えたデータセンターまたは高密度環境: Cat6A パッチ パネルを備えた Cat6A UTP (または EMI が懸念される場合は F/UTP)。これは、100 メートルの全長走行で 10GbE をサポートする唯一の銅線オプションです。
• 建物間またはキャンパスのバックボーン リンク: LC コネクタとファイバー パッチ パネルを備えた OS2 シングルモード ファイバー。銅線イーサネットは 100 メートルを超える走行には適していません。
• 重電機械が存在する産業環境: Cat6A F/UTP または S/FTP シールド ケーブル、接地されたシールド パッチ パネル付き。パネルでの適切な接地は必須です。
• PoE とデータ要件が混在する医療または教育キャンパス: Cat6A UTP は、束ねられたケーブル配線での Cat6 よりも発熱が少なく、PoE (90W IEEE 802.3bt) の高い電力供給需要に対応します。

パッチパネルケーブルの設置のテストと認証

適切なケーブル カテゴリを選択するだけでは、作業はまだ半分にすぎません。 Cat6 ケーブルが正しく終端されていない場合 (パンチダウンでの過度のペアのねじれ、パネル近くでの急な曲がり、または配線規格の不一致など)、正しいケーブルを使用したとしても、Cat6 のパフォーマンス レベルを満たすことができません。専門的に構造化されたケーブル配線は、基本的な導通テスターだけでなく、ケーブル認証テスターを使用して検証されます。

Fluke Networks (DSX-8000)、IDEAL Networks、Softing などのメーカーのケーブル認定テスターは、ケーブル カテゴリの全周波数範囲にわたって挿入損失、NEXT、FEXT、リターン ロス、伝播遅延などの測定を実行します。 Cat6 チャネル認証では、最大 250 MHz のすべてのパラメータに合格する必要があります。 Cat6A は 500 MHz を必要とします。 合格した認証レポートは、ケーブルとパッチ パネルの組み合わせが指定どおりに動作することを示す唯一の信頼できる確認です。 .

小規模な DIY 設置の場合は、基本的なワイヤ マッピング テスターでピンの接続が正しいことを確認し、最も一般的なパンチダウン エラーであるスプリット ペア、オープン、ショートを特定します。性能を保証するものではありませんが、機器を接続する前に配線ミスを発見します。
