パッチパネルはどのようなものですか?

直接的な答え: パッチ パネルの外観

あ ネットワークパッチパネル 頑丈な長方形の金属またはプラスチックのフレームのように見え、通常は幅 19 インチで、前面に番号付きのポートの列があり、背面に配線整理領域があります。これは、さまざまな部屋からのすべての常設ネットワーク ケーブルが終端する静的配電盤として機能し、ネットワーク管理のためのきちんとした集中ポイントを提供します。

パッチパネルの主要な物理コンポーネント

の視覚的なアイデンティティを理解するには、 ネットワークパッチパネル 、ユーザー側の前面とインフラストラクチャ側の背面という 2 つの異なる側面に分類すると役立ちます。

フロントパネル: 接続とラベル

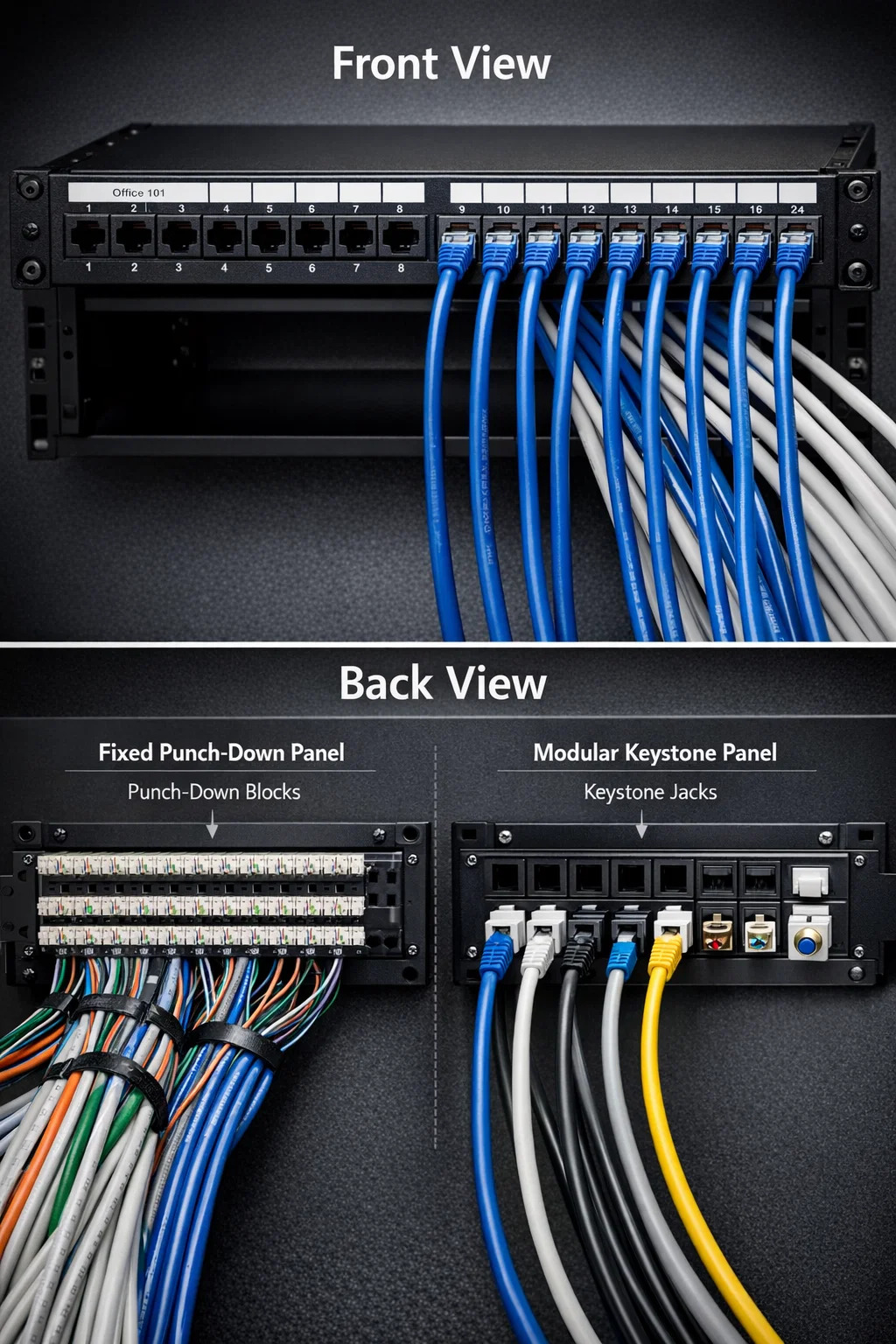

サーバーラックやワイヤリングクローゼットを開けると見えるのが正面です。内容は以下のとおりです。

• 番号付きポート: ほとんどの一般的なパネルには、標準の RJ45 コネクタを受け入れるように設計された 12、24、または 48 ポートがあります。
• ラベルストリップ: ポートの上下の空白は、各ポートがどの部屋またはデバイスに接続しているかを識別するために使用されます (例: 「Office 101」)。
• 耳の取り付け: 左端と右端にある穴は、パネルを 19 インチ機器ラックにネジで固定するために使用されます。

背面パネル: ケーブル終端

背中は「重い物を持ち上げる」作業が行われる場所です。デザインに応じて、次の 2 つのうちのいずれかが表示されます。

• パンチダウンブロック: 個々の銅線ペアが金属スロットに圧入されるプラスチックの「歯」の列。
• キーストーン開口部: 「モジュラー」パネルの空の四角い穴には、個々の キーストーンジャック スナップインされます。

さまざまなスタイルのパッチ パネルの比較

すべてのパネルが同じように見えるわけではありません。多くの場合、セットアップ中にインストーラーがどの程度の柔軟性を持つかは、視覚的なデザインによって決まります。

設置環境の見える化

ホーム メディア キャビネットやビジネス サーバー ルームなどの実際のシナリオでは、 ネットワークパッチパネル 決して一人で座ることはありません。その外観は、接続されているケーブルによって決まります。

完全に取り付けると、滝状のケーブルが背面に入り込み、きちんと結束バンドまたはベルクロで管理されているのがわかります。前面には、 短いパッチ ケーブル (通常は長さ 0.5 フィートから 3 フィート) パネルとネットワーク スイッチ間のギャップを埋めます。これにより、アマチュアのセットアップでよく見られるもつれた「スパゲッティ」のような混乱を防ぐ、すっきりとした垂直の「パッチング」外観が作成されます。

標準寸法: ほとんどのパネルが占有されます 1U (1.75インチ) または 2U(3.5インチ) ラック内の垂直方向のスペースを大幅に削減できるため、処理できる接続数にもかかわらず信じられないほどスリムになります。
