パッチパネルネットワークとは何ですか?答えを教えます。

ネットワーク パッチ パネルは、ネットワーク ケーブル システム全体の「中央コントロール パネル」または「接続ボックス」に似ています。
会社や自宅の壁にあるネットワーク ポートをコンセントにたとえると、パッチ パネルはこれらのコンセントを集中管理する「電源タップ」です。

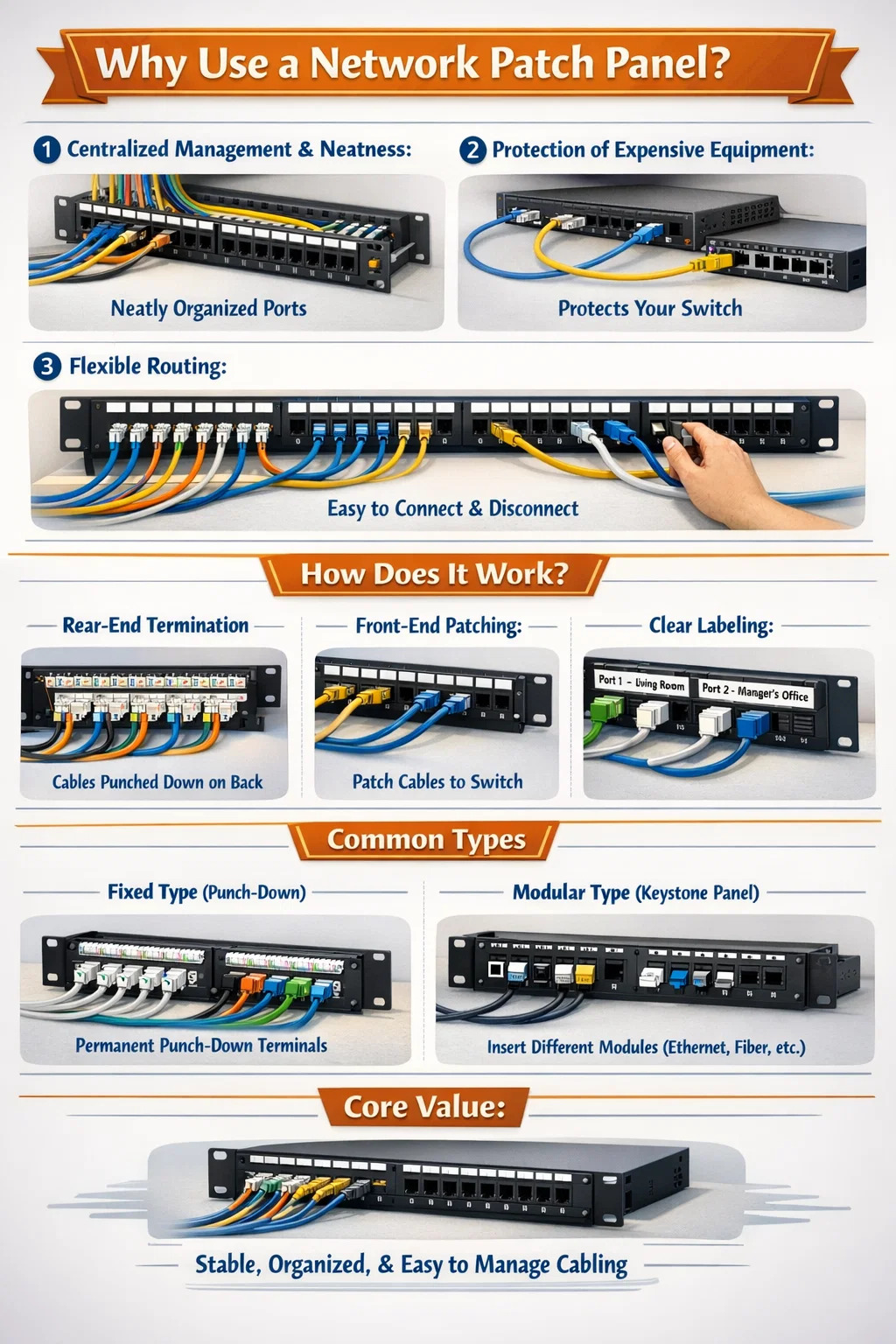

1️⃣ を使用する理由 ネットワークパッチパネル ?

一元管理と整理整頓：

20 部屋のネットワーク ケーブルがスイッチに直接接続されていると想像してください。ケーブルが絡まると大変なことになります。ネットワーク パッチ パネルでは、壁から出ているすべての長いケーブルがパネルの背面にきちんと固定されており、前面には一連のきちんと配置されたポートがあります。

高価な機器の保護:

壁内のネットワーク ケーブルは通常、非常に硬い (単線銅芯) ため、頻繁に抜き差しするとスイッチのポートが簡単に破損したり損傷したりする可能性があります。パッチパネルを使用すると、パッチパネルとスイッチをフレキシブルパッチケーブルで接続できます。頻繁に接続を変更する必要がある場合でも、損傷を受けるのは安価なパッチ ケーブルだけであり、壁内のメイン ケーブルは損傷しません。

柔軟なルーティング:

部屋 1 にネットワーク アクセスを提供したい場合は、ネットワーク パッチ パネルで対応するポートを見つけて、短いパッチ ケーブルでスイッチに接続するだけです。切断したいですか?パッチケーブルを抜くだけです。壁内のケーブルに触れる必要はありません。

2️⃣ 仕組みは?

リアエンド終端: 改修中にさまざまな部屋から引き出されたネットワーク ケーブル (通常は Cat6 または Cat6a) は、パッチ パネルの背面で「終端」されます。このプロセスは「パンチダウン」と呼ばれ、ケーブルの端はそこで永久に固定され、動きません。
フロントエンド パッチング: パッチ パネルの前面には、標準ネットワーク ケーブル インターフェイスの列があります。短いネットワーク ケーブル (パッチ ケーブル) を使用してパッチ パネルのポートを隣接するネットワーク スイッチに接続するだけで、ネットワークが接続されます。
明確なラベル: 通常、パッチ パネルにはラベル スロットがあります。 「ポート 1 - リビング ルーム」、「ポート 2 - 管理者のオフィス」と明確にラベルを付けることができるため、ネットワークの問題のトラブルシューティングがはるかに簡単になります。

3️⃣ 一般的なタイプ

固定タイプ（パンチダウンタイプ）：インターフェイスがパネルに固定されています。ワイヤーコアを所定の位置に押し込むだけです。
モジュラータイプ（空パネルタイプ）：パネルは穴のみです。必要に応じて、さまざまなタイプのキーストーン ジャックを挿入できます (たとえば、一部の穴にはネットワーク ケーブル モジュールを取り付け、他の穴には光ファイバー モジュールを取り付けることができます)。この方法は最も柔軟であり、現在非常に人気のあるアプローチです。

4️⃣ コアバリュー

ネットワーク パッチ パネルの目的は、ネットワークを高速化することではなく、ネットワークをより安定させ、見た目を美しくし、保守を容易にすることです。これは、専門的な配線と乱雑な配線の境界線です。
