パッチパネルはどのように配線されていますか?

2026-03-16

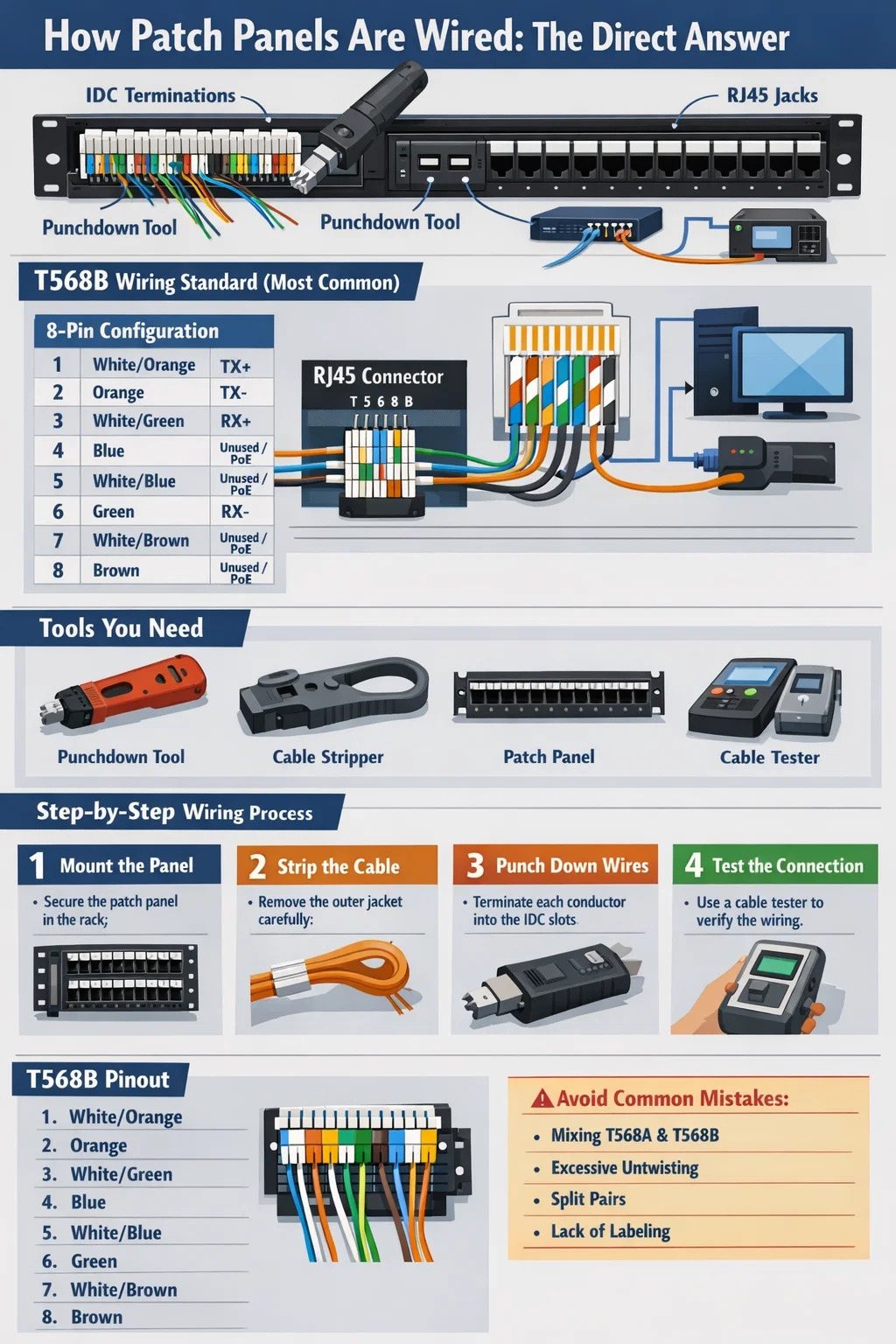

パッチパネルの配線方法: 直接的な答え

ネットワークパッチパネル T568A または T568B 配線規格に従って、パンチダウン ツールを使用して、パネルの背面にある構造化ケーブル配線から個々の銅導体を終端することによって配線されます。 カテゴリー5e、猫6、または キャット6A ケーブルの 8 つの導体はそれぞれ、パッチ パネル ポートの背面にある色分けされた IDC (絶縁変位コネクタ) スロットに取り付けられます。パンチダウンすると、パネルの前面に RJ45 キーストーン ジャックが露出し、短いパッチ ケーブルで機器をスイッチ、ルーター、またはその他のネットワーク デバイスに接続できるようになります。

ネットワーク ラックのパッチ パネルの全体の目的は、水平ケーブル配線の固定かつ組織化された終端点として機能し、壁の後ろの常設ケーブル配線を妨げることなくインフラストラクチャをクリーンに保ち、移動、追加、変更を容易にすることです。 ほとんどの専門的な設置では、デフォルトの配線標準として T568B が使用されます。 ただし、T568A は特定の基準に基づく政府の建物に必要です。最も重要なのは一貫性です。同じ実行で標準を決して混合しないでください。

T568A および T568B の配線規格について

単一のワイヤに触れる前に、世界中のほぼすべての構造化ケーブルで使用されている 2 つの配線規格を理解する必要があります。 T568A と T568B は両方とも、Cat ケーブル内の 8 つの導体すべて (4 ペア) を使用しますが、ピン 1、2、3、6 上のオレンジと緑のペアの配置が異なります。

T568B ピン配置 (北米で最も一般的)

ピン ワイヤーの色 ペア 機能 (10/100 イーサネット)
1 ホワイト/オレンジ ペア 2 テキサス州
2 オレンジ ペア 2 テキサス州−
3 ホワイト/グリーン ペア 3 RX
4 ブルー ペア 1 未使用/PoE
5 ホワイト/ブルー ペア 1 未使用/PoE
6 ペア 3 RX−
7 ホワイト/ブラウン ペア 4 未使用/PoE
8 ブラウン ペア 4 未使用/PoE
T568B 配線規格 — 商用および住宅用ネットワークのパッチ パネル終端に最も広く使用されている構成。

T568A は、オレンジと緑のペアを交換し、ピン 1 に白/緑、ピン 2 に緑、ピン 3 に白/オレンジ、ピン 6 にオレンジを配置します。ストレート接続の場合、この 2 つの機能の違いはゼロです。これは、一方の端が T568A を使用し、もう一方の端が T568B を使用するクロスケーブルの場合にのみ問題になります。 ギガビット イーサネットと 10GbE の場合、4 つのペアすべてが同時にデータを伝送します そのため、パンチダウン全体を通して各ペアのツイストインテグリティを維持することが、高速での信号インテグリティにとって重要です。

始める前に必要なツールと材料

適切なツールを使用せずにパッチ パネル終端に突入すると、基本的なリンク テストには合格しても、実際のネットワーク負荷の下では失敗する信頼性の低い接続が生成されます。壁にケーブルを 1 本引き込む前に、ベンチに必要なものはすべてここにあります。

  • 110ブレードパンチダウンツール — 調整可能な力設定を備えた高品質のインパクトツール。最初の取り付けには低い力で、最終的な終了には高い力で取り付けます。 Fluke Networks と Paladin Tools はどちらも、25 ~ 60 ドルの範囲で信頼できるオプションを提供しています。 IDC 接点をクラックする安価なノーブランド バージョンは避けてください。
  • ケーブルストリッパー — マルチツールボックスカッターではなく、ネットワークケーブル専用の丸刃ストリッパーです。導体の絶縁体に傷を付けずに外側のジャケットを取り除きたい。導体の絶縁体に傷が入ると、インピーダンス異常が発生し、ケーブル認証器にリターンロス障害として現れます。
  • ネットワークパッチパネル — ほとんどの設置環境では、24 ポートまたは 48 ポートの 1U パネルが標準装備されています。 Cat5e パネルは最大 1Gbps を処理します。 Cat6 パネルの定格は 250MHz で 1Gbps で、短距離では 10GbE をサポートできます。 Cat6A パネルは、500MHz で 100 メートルのフル稼働で 10GbE を実行します。
  • ケーブル管理バーまたは D リング — パネルの真上または真下のラックユニットに取り付けます。ストレイン リリーフとケーブル管理がないと、パッチ パネル ポートは機械的ストレスを受け、時間の経過とともに IDC 接触が低下します。
  • ケーブルテスターまたは認証者 — Klein Tools VDV526-100 (約 30 ドル) のような基本的な導通テスターは、ワイヤー マップの正確さを確認します。 TIA-568 認定が必要な専門的な設置の場合、Fluke DSX CableAnalyzer が業界標準ですが、数千ドルの費用がかかります。ほとんどの請負業者は、プロジェクト固有の使用のためにこれらをレンタルしています。
  • 油性マーカーおよびラベルメーカー — 終了前にすべてのポートにラベルを付けます。事後にラベルを付け直すのは悲惨な作業であり、文書化の誤りにつながります。
  • ベルクロケーブルタイ — ネットワーク ケーブルには結束バンドを決して使用しないでください。結束バンドを締めすぎると、ケーブルの形状が変形し、ペアの形状が変化し、高周波性能が低下します。ベルクロストラップで調整が可能で、ケーブルにストレスを与えません。

ステップバイステップ: ネットワークパッチパネルを配線する方法

次のプロセスは、標準の 110 スタイルのパンチダウン パッチ パネル (ほぼすべての市販の Cat5e、Cat6、および Cat6A の設置で使用されるタイプ) に適用されます。キーストーン スタイルのモジュラー パネルは、同じ導体終端ロジックに従いますが、固定リア フレームの代わりに取り外し可能な個別のキーストーン ジャックを使用します。

ステップ 1 — パネルを取り付けてレイアウトを計画する

ケーブルを配線する前に、パッチ パネルをラックに取り付けます。ラックのタイプに適したケージ ナットとネジを使用します。ほとんどの標準的な 19 インチ ラックは 10-32 または 12-24 ネジを使用します。指で締めるだけでは十分ではありません。パネルが緩んでいると、時間の経過とともに振動し、終端にストレスがかかります。ここでポート番号付けスキームを決定します。一般的なアプローチは、単一のパネル上で左から右にポート 1 ~ 24 に番号を付け、初日からスプレッドシートまたはケーブル管理ソフトウェアに物理的な部屋またはドロップの場所を文書化することです。

ステップ 2 — ケーブルを配線し、適切なサービス ループを残す

水平ケーブルを導管またはケーブル トレイを通してラックに引き込みます。パッチ パネルの端に少なくとも 12 ~ 18 インチのたるみのサービス ループを残してください。このたるみには 2 つの目的があります。1 つはポートに障害が発生した場合にケーブルを短くしすぎずに再終端できるようにすること、もう 1 つはパンチダウン接続の機械的張力を軽減することです。 終端点でたるみがなくなるほどケーブルをきつく引っ張らないでください。 — これは DIY 設置でよくある間違いで、数か月後に建物の熱サイクルが起こると接触不良が発生します。

ステップ 3 — アウタージャケットを剥がす

ケーブルストリッパーを使用して、各ケーブルの端から外側のジャケットを約 1.5 ~ 2 インチ取り除きます。ストリッパーでジャケットに切り込みを入れ、ツールをケーブルの周りで 1 回回転させてから、ジャケットをスライドさせて取り外します。 8 本の導体すべてに個別の絶縁体に傷がないか検査します。導体の絶縁層が損傷すると、ペア間のクロストークが発生し、ギガビット速度で検出できるようになります。傷が見つかった場合は、端を切り戻して再度剥がします。損傷した導体を終端処理しないでください。

ステップ 4 — 導体をほどいて固定する

各ペアのねじれは、パッチ パネル上の指定された IDC スロットに到達する程度にのみほぐしてください。 TIA-568 規格では、最大撚り戻し量を指定しています。 Cat5e用 13mm そして Cat6 の場合は 0.375 インチ (9.5mm) 。これらの制限を超えると、ケーブルの NEXT (近端クロストーク) 性能が低下します。各導体をパッチ パネル ポートの背面にある色分けされたスロットに配置します。パネルのスロットのカラーコーディングは、T568A または T568B のいずれかに一致します。多くのパネルには、両方のカラーコードが並べて表示され、A と B というラベルが付けられています。選択した規格に合わせて正しい側を選択し、それに応じて各導体を配置します。この段階では導体を完全に押し下げる必要はありません。パンチダウン ツールがそれを行います。

ステップ 5 — 各導体をパンチダウンする

パンチダウン ツールの 110 ブレードをスロット内の導体の上に置きます。ブレードには 2 つの面があり、1 つは余分な導体を切断し、もう 1 つは切断しません。余分なワイヤの尾部が導体が着座するときにトリミングされるように、切断面は外側 (パネル本体から離れる方向) を向く必要があります。工具をしっかりとまっすぐに打ちます。高品質のインパクトパンチダウンツールは、発射時にカチッという音が聞こえます。 導体を IDC スロットに押し込むためにドライバーや非衝撃工具を使用しないでください。 — IDC ブレードは、気密で耐腐食性の接続を作成するために、制御された 1 回の動作で導体の絶縁体に穴をあけなければなりません。導体をゆっくりと押すと、接続が高抵抗になり、断続的に接続が切断されます。

各ポートの 8 つの導体すべてに対してこの手順を繰り返します。完了すると、各導体テールは IDC ブロックと同じ高さにきれいにトリミングされ、スロットの外側に裸の銅線が見えなくなります。

ステップ 6 — ストレインリリーフとケーブル管理を適用する

ほとんどのパッチ パネルには、背面にプラスチック製の張力緩和バーまたはケーブル タイ アンカー ポイントが含まれています。各終端ケーブルを張力緩和ブラケットに通して、ベルクロ タイで固定します。ケーブルは、ケーブルを強く引っ張ってもパンチダウン終端に機械的な力が伝わらないように、十分に固定されている必要があります。ラックの背面に沿ってケーブルをきちんと整え、ケーブル管理チャネルに配線します。不適切なケーブルの処理が再終端コールの主な原因です。緩んだままのケーブルは、ラック内で作業している人によって最終的に引っ掛かったり、引っ張られたり、絡まったりします。

ステップ 7 — すべてのポートをテストする

ケーブル テスターの送信ユニットを前面の RJ45 ポートに接続し、リモート受信機を同じケーブル配線の遠端 (壁面プレートまたはコンセント) に接続します。ワイヤーマップテストを実行します。テスターは、8 つの導体すべてが、オープン、ショート、逆ペア、分割ペア、または転置ペアがなく、正しいピンに接続されていることを確認します。スプリット ペア (異なるペアの 2 つの導体が同じ RJ45 スロット位置に配線されている場合) は、基本的な導通テストには合格しますが、差動ペア信号が壊れているため、高速では不合格になります。適切なワイヤ マップ テストにより、スプリット ペアが検出されます。

パッチパネルの種類とそれぞれをいつ使用するか

すべてのパネルが同じ終端アーキテクチャを使用しているわけではないため、すべてのネットワーク パッチ パネルが同じ方法で配線されているわけではありません。違いを理解すると、インストールに適切なパネルを選択し、互換性の問題を回避するのに役立ちます。

110 スタイルの固定パンチダウン パネル

これは伝統的で最も一般的なタイプです。パネルの背面は、ポートごとに 8 つの導体ごとに色分けされた行に配置された IDC スロットを備えた固定プラスチック ブロックです。終端は永続的です。単一ポートの IDC 接触に障害が発生した場合、パネル全体を交換せずにそのポートだけを交換することはできません。これらのパネルは安価で、24 ポート Cat6 パネルの価格は通常 20 ~ 50 ドルで、適切に終端されていれば非常に信頼性が高くなります。これらは、ほとんどの恒久的な構造のケーブル配線の設置に最適です。

Keystone モジュラー パッチ パネル

キーストーン パネルは、個別に終端されたキーストーン ジャック (壁のコンセントで使用されるものと同じタイプ) を受け入れるブランクのフェイスプレート フレームです。各ポートは個別のスナップイン モジュールです。 主な利点は、隣接するポートを再終端することなく個々のポートを交換できることです。 また、混合メディア パネルも可能です。すべて同じパネル面に、一部のスロットには Cat6A キーストーン ジャックを、その他のスロットにはファイバー LC カプラーを、その他のスロットにはブランク インサートを取り付けることができます。トレードオフとして、ポートあたりのコストが高くなり、異なるジャック メーカーが使用されている場合、パネル全体でのジャック品質のばらつきが若干大きくなります。

あngled and Flat Patch Panels

標準のパッチ パネルは、RJ45 ポートを正面を向いた平らな水平列に表示します。角度付きパッチ パネル (ヒンジ付きパネルまたはスイング アウト パネルとも呼ばれる) は、前面ポートの面を下向きに、通常は 15 度または 45 度に傾けます。これにより、ケーブル管理が厳しい高密度ラック環境でのパッチ ケーブルの接続と配線が容易になります。フル装備の 48 ポート 1U フラット パネルでは、パッチ ケーブルで後列のポートに到達するには、RJ45 コネクタに負担がかかる方法でケーブルを配線する必要があります。角度のあるパネルにより、曲げ半径の応力が軽減されます。 ラックユニットあたり 48 ポート以上の高密度設置では、角度付きパネルから大きなメリットが得られます。

光ファイバーパッチパネル

ファイバーパッチパネルは銅パネルとは根本的に異なります。パンチダウン終端はまったく使用しません。代わりに、光ファイバ コネクタ (LC、SC、ST、MPO) が、パネル内の入力ファイバ ストランドに融着接続される事前終端処理済みのピグテールとして、またはシャーシにカチッと収まる事前処理済みカセットとして収容されています。パネル本体は、ファイバー端の保護ハウジングと、パッチ ケーブルの接続を可能にするカップリング アダプターのマウントを提供します。すべての接続が必須になる前に、適切な IEC 61300-3-35 準拠ツールを使用してファイバー コネクタをクリーニングします。ファイバーの端面が汚れていると、リンク全体の損失バジェットを超える挿入損失が発生します。

Cat5e、Cat6、Cat6A パッチ パネル: パフォーマンスの違い

取り付けるケーブル カテゴリによって、必要なパッチ パネル カテゴリが決まります。カテゴリを混在させると (たとえば、Cat6 ケーブルを取り付けても Cat5e パッチ パネルで終端するなど)、チャネル全体のパフォーマンスが Cat5e に制限されます。チャネル内のすべてのコンポーネントは、ターゲット カテゴリを満たすか、それを超えている必要があります。

カテゴリ 帯域幅 最高速度 最大距離 (10GbE) 典型的な使用例
Cat5e 100MHz 1Gbps 評価されていません 従来のインストール、低予算のアップグレード
Cat6 250MHz 1Gbps / 10 Gbps* 最大55メートル ほとんどの新しい商用インストール
Cat6A 500MHz 10Gbps 100メートル データセンター、高密度 WAP、将来性のある機能
*Cat6 は、短縮距離でのみ 10GbE をサポートします。 TIA-568-C.2 に従って、100 メートルの 10GbE を完全に実行するには Cat6A が必要です。

Cat6A ケーブルの外径が通常 7 ~ 8 mm であるのに対し、Cat6 の外径は 5 ~ 6 mm であるため、Cat6A パッチ パネルは Cat5e または Cat6 パネルよりも物理的に大きくなります。 Cat6A 24 ポート パネルは、背面に追加のケーブル管理要件があるため、多くの場合、実際のラック スペースの 1.5U に相当するスペースを占有します。それに応じてラックのレイアウトを計画してください。

パッチ パネルがスイッチおよびエンド デバイスに接続する方法

あ patch panel itself does not perform any switching or routing. It is purely a passive termination and cross-connect point. Understanding how it sits in the network path clarifies why proper wiring matters so much.

ネットワーク スイッチからワークステーションまたは IP カメラまでの完全なチャネルは次のように実行されます。

  1. ネットワーク スイッチ ポート → 短いパッチ ケーブル (通常は 1 ~ 3 フィート) → パッチ パネルの前面 RJ45 ポート
  2. パッチパネル IDC 終端 → 壁/天井/電線管を通る水平ケーブル
  3. 水平ケーブル配線 → 壁面コンセント RJ45 ジャック (または表面実装ボックス)
  4. 壁コンセント → 短いパッチケーブル → エンドデバイス (PC、電話、AP、カメラ)

TIA-568 では、最大パーマネント リンク (パッチ パネル IDC から壁面コンセント IDC) を次のように定義しています。 90メートル 、残りの 10 メートルはチャネル内のすべてのパッチ ケーブルに割り当てられ、チャネルの合計最大値が 100 メートルに達します。水平方向の延長が 90 メートルを超えると規格違反となり、たとえケーブルのテストが低い周波数でクリーンであったとしても、ギガビット速度ではランダムな障害が発生します。

スイッチをパネルに接続し、壁のコンセントをデバイスに接続するパッチ ケーブルも、チャネル カテゴリと一致する必要があります。 Cat6A チャネルで Cat5e パッチ ケーブルを使用すると、チャネル内の特定のポイントでボトルネックが発生します。 あlways use category-rated patch cables that match your installed horizontal cabling.

よくある配線ミスとその回避方法

現場での経験では、小規模な家庭用のセットアップから大規模な企業の構築に至るまで、パッチ パネルの設置で同じエラーが繰り返し発生することがわかっています。何に注意すべきかを知ることで、トラブルシューティングにかかる​​時間を節約できます。

同じ実行での T568A と T568B の混合

パッチ パネルの端を T568B に配線し、壁コンセントの端を T568A に配線すると、意図しないクロスケーブルが作成されてしまいます。 Auto-MDIX を備えた最新のスイッチでは多くの場合、これを補うことができますが、すべてのデバイスでこれが保証されているわけではなく、将来のメンテナンス時に混乱が生じます。すべてのケーブル配線では、両端で同じ規格を使用する必要があります。

ペアの過剰なほどき

これは、パフォーマンスを低下させる最も一般的な間違いです。 IDC スロットに装着しやすくするためにペアを許容距離以上に引き離すと、ツイスト ペアのジオメトリが提供するクロストークの阻止が損なわれます。 100MHz では、これは気づかれないことがよくあります。 500MHz(Cat6A)では故障の原因となります。 Cat5e の場合はねじれを IDC から 13 mm 以内、Cat6 以上の場合は 9.5 mm 以内に維持してください。

スプリットペア

あ split pair occurs when, for example, the white/green conductor is placed in the pin 1 slot but the green conductor is placed in the pin 4 slot instead of pin 3. The conductors are from different pairs. A basic continuity tester shows this as correct — all eight pins appear connected. But a proper wire map tester detects the split pair because it measures electrical pair balance. スプリットペアは深刻なクロストークを引き起こし、ギガビットのパフォーマンスを完全に破壊します。 たとえ単純なリンク ライトが緑色に見えても。

張力緩和が不十分

パッチパネルの後ろでケーブルが緩んだままになっていると、ラック内で作業している人によって踏まれたり、引っ張られたり、絡まれたりする可能性があります。張力が緩和されていないケーブルを 1 回急激に引っ張ると、パンチダウン終端が外れて断続的な接続が発生する可能性があります。これは、振動や温度変化によって現れたり消えたりするため、追跡が最も困難な障害の 1 つです。

文書なし

あn unlabeled patch panel is a ticking time bomb for future network administrators. Without a port-to-location map, every move or troubleshooting session requires tracing cables physically. ラックを閉じる前に、すべてのパッチ パネル ポートと両端のすべてのケーブルにラベルを付けます。 一貫した命名規則 (フロア、部屋番号、コンセント番号) を使用し、ドキュメントをネットワーク管理システムまたは共有スプレッドシートにバックアップします。

現実世界のシナリオにおけるパッチパネルの配線

上記の原則は普遍的に当てはまりますが、具体的なアプローチは設置のサイズや種類によって異なります。

小規模オフィスまたはホームオフィスのセットアップ

あ typical SOHO setup might involve a 12-port or 24-port Cat6 patch panel in a small wall-mount rack, with cable runs to 6–12 wall outlets throughout the space. Total cable run lengths are typically well under 30 meters, so Cat6 is more than adequate. A single 8-port or 16-port switch is patch-cabled from the front of the panel. The entire project — including drilling, running cable through walls, terminating, and testing — takes one experienced person about 4–8 hours for a 10-port installation. Materials cost for this scale runs roughly $80–$200 USD depending on cable and hardware quality.

エンタープライズフロアの配布

商業ビルでは通常、各フロアの通信室 (TR) に 2 ~ 4 個のパッチ パネルを備えた 2 ポストまたは 4 ポスト ラックが収容され、合計 96 ~ 192 ポートが設置され、すべての水平ケーブル配線が床に供給されます。これらのパネルは、パッチ ケーブルを介して 1 つ以上のアクセス レイヤ スイッチに接続します。スイッチは、ファイバまたは 10GbE 銅線を介して、メイン データ ルームのディストリビューション レイヤ スイッチにアップリンクします。 10,000 平方フィートの単一フロアに対するこの規模の構造化ケーブル配線プロジェクトには、150 ~ 200 本のケーブル配線が含まれる可能性があり、承認前にすべてのケーブルを TIA-568 チャネル性能基準に従ってテストし、文書化する必要があります。この規模の一般的なプロジェクトのコストは、ケーブル カテゴリ、現地の労働料金、導管の要件に応じて、15,000 米ドルから 40,000 米ドルの範囲になります。

データセンターのトップオブラックパッチ適用

データセンターでは、パッチ パネルが構造化ケーブル カセットやトランク ケーブルに置き換えられることがよくあります。終端済みの MPO ファイバー トランクは、オーバーヘッド ケーブル トレイを介してラックの列を接続し、1U パネル シャーシの前面に LC ポートを備えたファイバー カセット モジュールで終端します。このアプローチにより、12 または 24 ファイバ トランク全体を 1 回のプルおよび 1 回のプッシュイン カセットで導入できるようになり、高密度環境での設置時間を大幅に短縮できます。 終端済みのファイバーアセンブリは工場でテストされ、認定されています 、ダウンタイムに 1 分あたり数千ドルの費用がかかる環境でのフィールド終了エラーのリスクを排除します。

有線パッチパネルのメンテナンスとトラブルシューティング

パッチ パネルの配線と認証が完了すると、継続的なメンテナンスは最小限で済みますが、ゼロではありません。物理的な接続は、パッチ ケーブルの繰り返しの挿入と取り外しによる酸化、振動、機械的ストレスによって時間の経過とともに劣化します。

  • ポートに障害が発生した場合は、パネル終端ではなくパッチ ケーブルを交換してください。 ほとんどの場合、デッド ポートはパッチ ケーブルまたはスイッチ ポートの損傷であり、パンチダウン終端の失敗ではありません。まずパッチケーブルを交換します。問題がケーブルに起因する場合は、ケーブルを交換してください。ポートに依存して問題が発生する場合は、パッチ パネルの終端を非難する前に、別のスイッチ ポートでテストしてください。
  • 未使用のポートに埃が入らないようにしてください。 RJ45 ジャック内に埃が蓄積すると、特に空気ろ過が不十分な環境では、長年にわたって接触抵抗が増加します。ブランクポートインサートは安価であり、これを完全に防ぎます。ブランク ポート インサートの 100 パックの価格はおよそ 8 ~ 12 ドルで、初日から未使用のすべてのポートに取り付ける必要があります。
  • ラックの近くで物理的な作業を行った後は、再テストしてください。 あny time someone works in or around the rack — adding equipment, re-routing cables, cleaning — run a spot-check wire map test on any cables that were handled. Physical contact with a cable that has a marginal termination can turn a borderline connection into an open fault.
  • ドキュメントを最新の状態に保ちます。 すべてのポートの変更、デバイスの再配置、または新しいケーブル配線をポートのドキュメントに反映する必要があります。文書が古くなると、誤った信頼が生まれるため、文書がないことよりも悪影響を及ぼします。ネットワーク変更チケットを閉じる前に、必要な手順でドキュメントを更新してください。

あ properly wired and documented network patch panel is the foundation of a manageable, reliable network infrastructure. The discipline applied during initial installation — correct wiring standard, proper untwist limits, firm punchdowns, thorough testing, and complete labeling — pays forward every time a network change is needed or a fault must be traced. Cutting corners during termination creates debt that the network team will be paying off for the life of the installation.
