パッチパネルを取り付けるにはどのようなツールが必要ですか?

パッチパネルのインストールに必要なツール: 直接的な答え

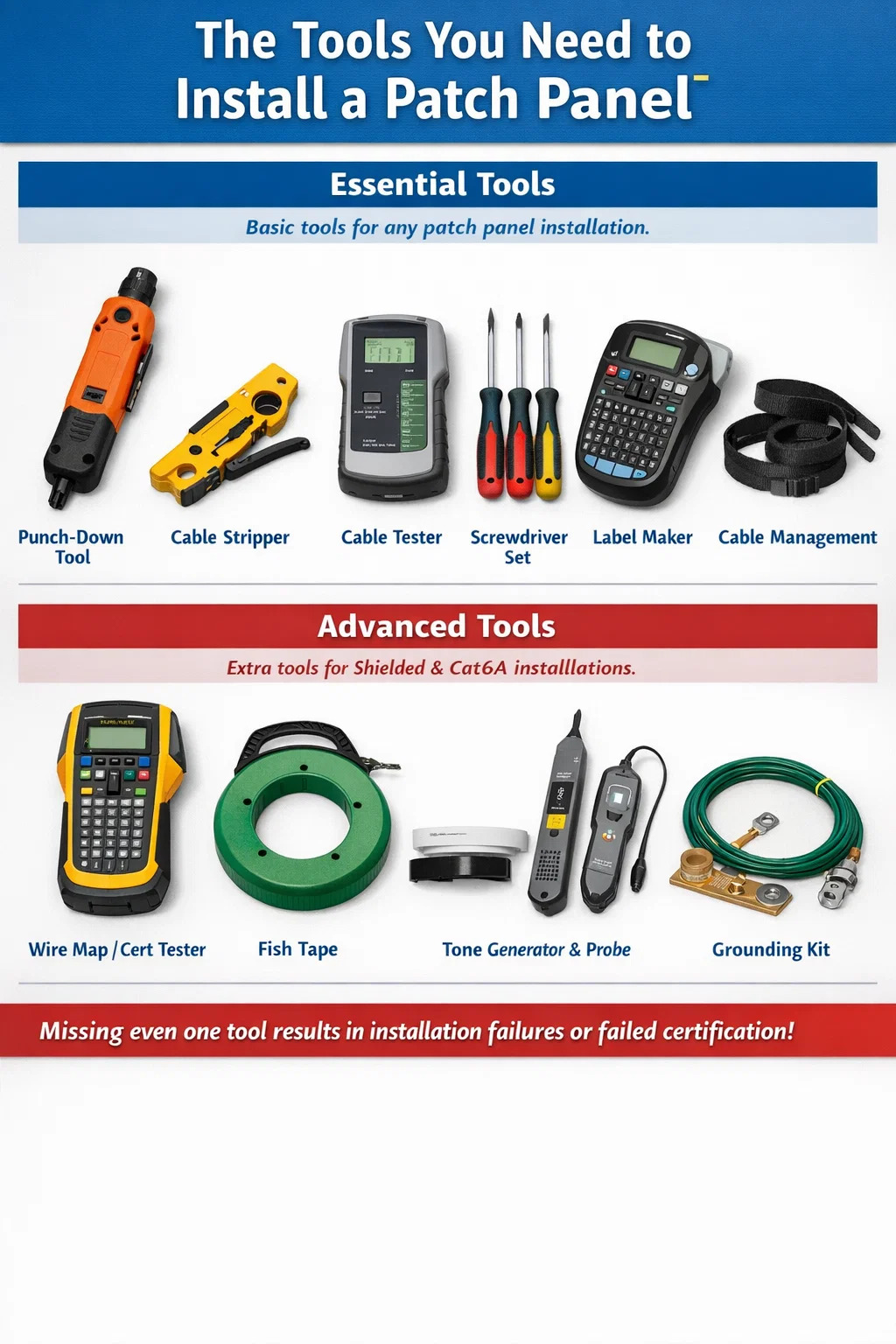

をインストールするには ネットワークパッチパネル には、パンチダウン ツール、ケーブル ストリッパー、ケーブル テスター、ドライバー セット、ラベル メーカー、およびベルクロ ストラップやケーブル タイなどのケーブル管理ソリューションが必要です。より要求の厳しい設置、特に Cat6A またはシールド ケーブルの場合は、ワイヤ マップ テスターまたは完全認証テスター、フィッシュ テープまたはケーブル プル グリップ、およびプローブ付きトーン ジェネレーターも必要になります。これらはオプションの追加機能ではありません。それらのうちの 1 つでも欠けていると、インストールの失敗、チャネルの非認定、または数か月後に表面化するメンテナンスの問題が発生します。

以下のセクションでは、各ツールを詳細に分析し、それが重要な理由を説明し、具体的な製品の推奨事項とパフォーマンス ベンチマークを提供することで、作業を開始する前に十分な情報に基づいて購入の意思決定を行うことができます。

パンチダウンツール: 仕事上で最も重要なツール

パンチダウン ツールは、パッチ パネルの設置において最も重要な機器です。個々の導体をパネル背面の 110 スタイル IDC (絶縁変位コネクタ) ブロックに装着します。ツールが打ち込まれると、ブレードが同時に余分なワイヤを切断し、導体と IDC 端子との電気的接続を強固にします。正しく行われると、次の定格の気密接続が得られます。 ケーブルシステムの全ライフサイクル (多くの場合 20 年) .

パンチダウン ツールには、主にインパクトとノンインパクトの 2 つのタイプがあります。インパクトツールは、調整された打撃力を提供するバネ仕掛けの機構を使用しています。非衝撃（手動）ツールでは、設置者が手で圧力を加える必要があります。専門的なネットワーク パッチ パネルの設置には、必ずインパクト パンチダウン ツールを使用してください。手で圧力を加えるツールを使用すると、固定深さが不均一になり、チャネル認証中の挿入損失の変動や近端クロストーク (NEXT) 障害に直接つながります。

適切なブレードの選択

インパクトパンチダウンツールは交換可能なブレードを使用できます。最も一般的な 2 つは、110 ブレードとクローネ ブレードです。 北米のほぼすべてのパッチ パネルは 110 スタイルのブロックを使用しています したがって、110 ブレードが標準的な出発点になります。ヨーロッパおよび一部の国際的な設備では、Krone ブロックが使用される場合があります。ブレードを購入する前に、パネルの背面に印刷されているブロックのタイプを確認してください。間違ったブレードを使用すると、IDC 端子が物理的に損傷し、電気接続が破壊されます。

ほとんどのインパクトツールには高力/低力セレクターが付いています。硬い Cat6A 導体の初期終端には高い力が使用されます。低い力は、より軽いゲージの Cat5e ワイヤ、または最初のパスで完全に装着されなかった導体を再装着する場合に機能します。 Fluke Networks、Paladin ツールs、および Klein Tools はいずれも、信頼性の高いインパクト パンチダウン ツールを 30 ～ 120 ドルの価格帯で提供しており、Fluke および Ideal Industries のプロフェッショナル グレードのオプションはそれ以上です。

大規模なジョブでは人間工学が重要

200 個の結線を伴う作業では、ツールの人間工学が重要な要素になります。硬いプラスチックのハンドルを備えた安価なパンチダウンツールは手の疲労を引き起こし、急いで終了したり、取り付け忘れたりする原因になります。 Fluke Networks D914S や Klein Tools VDV427-300 など、ゴム引きグリップとクッション性のある衝撃反発を備えたツールは、繰り返しの負担を大幅に軽減します。それ以上を終了する場合は、 単一セッションで 100 ポート 、人間工学に基づいたハンドルを備えたツールに投資してください。 30 ～ 50 ドルのプレミアムは、精度と手戻りの削減ですぐに元が取れます。

ケーブルストリッパーとワイヤー準備ツール

導体がパンチダウン ブロックに接触する前に、ケーブル ジャケットをきれいに取り除く必要があります。この手順には、カッターナイフやハサミではなく、専用のケーブルストリッパーが適切なツールです。ツイストペアケーブル用のケーブルストリッパーは、制御された深さでジャケットに切り込みを入れるように設計されているため、ブレードが導体やその下のペア絶縁体に傷を付けることがありません。

導体に傷が入ると、チャネル テストが限界に達する、または失敗する主な原因の 1 つになります。ニックが入ると導体の断面積が減少し、抵抗が増加して反射の不連続性が生じ、認証テスターで反射損失として表示されます。傷は肉眼では見えないかもしれませんが、Fluke DSX-8000 または同様のテスターでは毎回フラグが付けられます。

ロータリーストリッパー vs. ブレードストリッパー

回転式ケーブルストリッパーは、ツールを回転させるとケーブルに巻き付き、ジャケットに傷がつきます。これにより、ジャケットの全周にわたってきれいで均一なスコアラインが生成されます。ブレード型のストリッパーは縦方向に 1 回のカットを行うため、施工者はジャケットを剥がす必要があります。どちらも経験豊富な手でうまく機能します。 Jonard Tools (モデル UST-100) および Klein Tools (VDV110-095) の回転ツールは商業施設で広く使用されており、コストがかかりません 25ドル未満 .

特に Cat6A ケーブルの場合、ジャケットは Cat5e や Cat6 よりも厚くて硬いです。ストリッパーのブレードの深さが調整可能であることを確認するか、Cat6A に特化した定格のストリッパーを購入してください。いくつかのメーカーは、簡単な刃の深さ調整ネジで Cat5e/6 と Cat6A の両方に対応するコンボ ストリッパーを販売しています。

ハサミとフラッシュカッター

挿入前にスプライン (多くの Cat6 ケーブルに見られる内部セパレーター) をトリミングし、導体の端をきれいにするには、鋭利なハサミまたは面一の斜めペンチが必要です。スプラインがジャケットの端と同じ高さにトリミングされていない場合、終端処理中に個々のペアが押し離され、ペアのジオメトリが NEXT 値に影響を与えるほどシフトする可能性があります。 10 ～ 15 ドルの電子機器グレードのフラッシュ カッターを使えば、これをきれいかつ正確に処理できます。

ドライバーとラック取り付け金具

ネットワーク パッチ パネルは、標準のラックネジを使用して 19 インチ EIA ラックまたは壁面取り付けエンクロージャに取り付けます。ほとんどのラックでは、ラックのメーカーとモデルに応じて、M6 ネジまたは 10-32 ネジのいずれかを使用できます。適切なドライバー (通常は #2 プラスまたはマイナス) に加えて、対応するラック ナットとネジが必要です。

ケージ ナットは、19 インチ機器ラックで最も一般的なラック取り付け金具です。角穴のラック レールにはめ込み、M6 ネジを受け入れます。適切なケージ ナット挿入ツールを使用せずにケージ ナットを取り付けるのは大変です。取り付けを繰り返すとナットの鋭い端で指を切ってしまいます。あ 専用のケージ ナット ツールの価格は 5 ～ 15 ドルです 設置中にケージナットをラックに落とす痛みとリスクの両方を排除します。

トルク要件

ラックのネジを締めすぎると、ケージ ナットが剥がれ、パッチ パネルの取り付け耳が歪んでしまいます。締め付けが不十分だとパネルが緩んだままになり、時間の経過とともに振動による損傷が発生し、地震地帯での安全上の危険が生じます。ほとんどのラックハードウェア仕様では、 トルク 0.5 ～ 0.8 Nm M6 ラックネジに取り付けます。プラス ビット セットを備えた基本的なトルク ドライバーは、推測に頼ることなく一貫したトルクを保証します。特に、高床式冷却ファンが連続的に稼働している産業施設やデータ センターなどの高振動環境にパネルを設置する場合に役立ちます。

ケーブルテスターと認証装置

ネットワーク パッチ パネルを終端してマウントしたら、すべてのポートをテストする必要があります。必要なテスターの種類は、導通チェックを実行するか完全なチャネル認証を実行するかによって異なります。

基本的なワイヤー マップ テスター

ワイヤ マップ テスターは、ツイスト ペア ケーブル内の 8 つの導体すべてが端から端まで正しく接続されていること、つまり断線、短絡、逆ペア、分割ペアがないことをチェックします。これにより、最も一般的なパンチダウン エラーが誰でもアクセスできる価格で検出されます。Klein Tools、Fluke Networks、および TREND Networks のまともなワイヤ マップ テスターが、 $30–$150 。 Fluke Networks MicroMapper と Klein Tools VDV501-851 はどちらも、基本的な検証作業のための信頼できるオプションです。

ワイヤー マップ テストだけでは、Cat6、Cat6A、またはその他の定格性能規格のチャネルを認証するには十分ではありません。物理的な連続性のみを確認し、電気的な性能は確認しません。エンドユーザーが保証または認定レポートを期待する専門的な設置の場合は、パフォーマンス テスターが必要です。

認定グレードのフィールドテスター

認証テスターは、TIA-568.2-D および ISO/IEC 11801 で要求されるすべてのパラメーター (挿入損失、NEXT、FEXT、PSNEXT、リターンロス、伝播遅延、遅延スキュー) を測定します。 Fluke Networks DSX-8000 は業界のベンチマークであり、Cat8 チャネルを認証できます。 チャンネルごとに 10 秒未満 。 IDEAL Industries SignalTEK NT と TREND Networks LanTEK IV は、低価格帯の競争力のある代替品です。

認定テスターは高価であり、Fluke DSX-8000 の価格は 9,000 ドル以上です。しかし、大手ベンダーやツール レンタル会社のレンタル プログラムにより、個々のプロジェクトで利用できるようになります。ネットワーク パッチ パネルを定期的に設置する請負業者にとって、認定テスターを所有することは直接的なビジネス投資です。単一のチャネルに障害が発生し、再作業が必要になると、1 か月分のツールのレンタル料よりも人件費の方が高くなります。

ファイバーテストツール

パッチ パネルの設置にファイバー キーストーン モジュールまたは終端処理済みファイバー カセットが含まれている場合は、光損失テスト セット (OLTS) と、理想的には光時間領域反射率計 (OTDR) も必要です。 OLTS はエンドツーエンドの挿入損失を dB 単位で測定し、リンクがチャネル バジェットを満たしていることを確認します。 OTDR は、ファイバー経路に沿った個々のイベント (コネクタ、スプライス、曲げ) の位置と大きさを特定します。 EXFO、AFL、および Fluke Networks のエントリーレベルの OLTS ユニットは、 約 800 ～ 1,500 ドル シングルモード/マルチモードコンボテスター向け。

トーンジェネレータとプローブ (トナーとワンド)

トーン ジェネレータと誘導プローブ (一般にトナーとワンド、またはフォックスとハウンドと呼ばれる) は、ラベルのないケーブルを追跡し、どのケーブル配線がどのパッチ パネル ポートに接続されているかを識別するために不可欠です。トーン ジェネレータはケーブルの一端に接続され、可聴トーン信号をワイヤに送信します。誘導プローブは物理的接触を必要とせずに信号を検出するため、ケーブルの束をスキャンし、最も大きな音で正しいケーブルを識別できます。

このツールは、既存のケーブル配線に文書が不足している改造またはアップグレード プロジェクトでは交渉の余地がありません。新しい設置の場合でも、トナーを使用すると、壁のコンセントから延びる特定のケーブルが終端前に正しいパッチ パネル ポートに接続されていることをすぐに確認できます。 Fluke Networks (Pro3000)、Klein Tools (VDV500-820)、および TREND Networks の信頼性の高いトーン ジェネレーターとプローブは、 50～150ドルの範囲 .

一部の高度なワイヤ マップ テスターにはトーン生成機能が組み込まれており、作業に必要な個別のツールの数が削減されます。冗長な機器を避けるために、スタンドアロン トナーを購入する前にテスターの機能リストを確認してください。

ラベルメーカーとドキュメントツール

ネットワーク パッチ パネルのすべてのポートには、インストール時にラベルを付ける必要があります。ラックがいっぱいになってパッチコードが設置された後、遡ってラベルを付けようとすることは非常に困難であり、結果の品質も低くなります。熱収縮ラベルやラミネートラベルを製造する専用のラベルメーカーは、プロのケーブル配線作業における標準ツールです。

Brady と HellermannTyton は、ネットワーク ケーブル配線インフラストラクチャ向けに特別に設計されたラベル プリンターを製造しています。 Brady BMP21-PLUS と HellermannTyton TAG-IT はどちらも商業施設で広く使用されています。これらのプリンタは、パッチ パネル ラベル ストリップ、ケーブル ラップ ラベル、およびポート フラグと互換性のあるラベル カートリッジを受け入れます。ラベルには、ポート識別子、宛先コンセント、およびケーブル カテゴリを含める必要があります。あ 一貫したラベル付けスキームが初日から適用される システムの耐用期間全体にわたって、トラブルシューティングにかかる時間が数時間短縮されます。

ケーブルスケジュールと完成時のドキュメント

ラベル メーカーは物理ラベルを作成します。付属のケーブル スケジュール (すべてのポート ID をその物理的な起点、ケーブル カテゴリ、設置日、およびテスト結果にマッピングするスプレッドシートまたはデータベース) は、ラベルを有用にする文書です。ほとんどの認定テスターは、テスト結果を PDF または CSV 形式で PC に直接エクスポートできます。これらの結果をケーブル スケジュールに統合すると、設置に関する完全な監査可能な記録が作成されます。この文書は、ほとんどのメーカーのシステム保証に必要であり、企業の IT 部門によって、契約されたケーブル配線プロジェクトの成果物として期待されています。

ケーブル管理ツールとアクセサリ

ネットワーク パッチ パネルの設置は、パネル自体に関する作業だけではありません。パネルの背面に接続するケーブル配線と、前面ポートをネットワーク機器に接続するパッチ コードの管理も含まれます。不適切なケーブル管理は、設置されたネットワークで最も一般的な問題の 1 つであり、適切なツールを使用すれば防ぐのが最も簡単な問題の 1 つです。

ベルクロケーブルタイと面ファスナーストラップ

ベルクロ面ファスナー ケーブル タイは、TIA-569 または ISO/IEC 14763 ケーブル管理標準に準拠した設置でケーブルを束ねる場合に推奨される留め具です。プラスチック製結束バンドを締めすぎると、ケーブル ジャケットが変形して内部のペアが圧縮され、クロストークが増加し、チャネル認証エラーが発生する可能性があります。ベルクロタイは圧縮力を加えず、必要に応じて何度でも位置を変えることができます。 Panduit と HellermannTyton はどちらも、特に構造化ケーブル用途向けに評価された面ファスナー製品を製造しています。一袋 ベルクロ ケーブル タイ 100 本の価格は 10 ～ 20 ドルです また、一般的な 24 ポート パネル設置の管理ニーズに対応します。

水平ケーブルマネージャー

各パッチ パネルの真上または真下に取り付けられた 1U 水平ケーブル マネージャは、前面パッチ コードを整理し、隣接する機器に垂れ下がるのを防ぎます。ケーブル マネージャーがないと、48 個のパッチ コードを備えた 48 ポート パネルで大量のケーブルが作成され、空気の流れが妨げられ、ポートの識別が困難になり、1 本のコードを移動する必要があるたびに絡まってしまいます。フィンガー ダクト (コードを左右に配線するプラスチック製のフィンガー) を備えたケーブル マネージャーが最も効果的な形式で、Panduit、Leviton、および汎用ラック アクセサリ メーカーから入手可能です。 1U ユニットあたり 15 ～ 60 ドル .

J フックとケーブル サポート ハードウェア

パッチ パネルの後ろでは、ケーブルの束の重みで終端が引っ張られるのを防ぐために、引き込みケーブルの配線を一定の間隔でサポートする必要があります。 J フック (ラック レール、ケーブル トレイ構造、または壁間柱に取り付けるプラスチックまたは金属製のサドル状のサポート) は、ケーブルの束を圧縮せずに保持します。 TIA-569 が推奨するサポート ポイント 4 ～ 5 フィート (1.2 ～ 1.5 メートル) ごと 水平ケーブルに沿って。 J フックは安価 (1 個あたり 0.50 ～ 2.00 ドル) ですが、ケーブルを敷設する前に取り付ける必要があるため、ツールであると同時に計画アイテムとなります。

フィッシュテープ、ケーブル引っ張りツール、およびアクセス装置

ケーブル配線がパッチ パネルの位置まで事前に引き込まれていない限り、ケーブルを壁、天井の上、電線管に通すためのツールが必要になります。具体的なツールは設置環境によって異なりますが、必ず以下のものが必要となります。

フィッシュテープ

フィッシュ テープは、導管や壁の空洞に押し込んで引っ張り経路を作成できる、長い半硬質のスチールまたはグラスファイバーのテープです。フィッシュ テープが目的のポイントに到達すると、ケーブルがテープに取り付けられ、引き戻されます。スチールフィッシュテープ入り 50フィートと100フィートの長さ ほとんどの商用設置シナリオに対応します。グラスファイバーは非導電性であるため、近くに電気配線が通っている環境ではグラスファイバーフィッシュテープが推奨されます。 Klein Tools、Greenlee、Milwaukee はいずれも信頼性の高いフィッシュテープ製品を製造しています。

グローロッドとフレックスビット

グロー ロッドは、フィッシュ テープでは硬すぎて障害物を回避できないようなオープン天井のプレナム スペースにケーブルを通すために使用されるグラスファイバー製のプッシュ ロッドです。通常長さ 4 フィートのセクションでエンドツーエンドを接続し、 20～30フィート以上 天井上の狭いスペースを通り抜けます。フレックス ビット (長くて柔軟なドリル ビットの延長部分) は、標準のドリル ビットが届かない場所の防火帯、トップ プレート、および壁の空洞に穴を開けるのに使用されます。

踏み台と安全装置

ほとんどのネットワーク パッチ パネルの設置では、天井タイルの上、ラダー ラックの上、または背の高い機器ラックの上部に手を伸ばすなど、高所での作業が必要になります。 6 フィートのグラスファイバー製踏み台が標準の設置機器です。高床式または背の高いオープンフレーム ラックを備えたデータ センターでは、安定したプラットフォームの踏み台も同様に重要です。設置中は、安全メガネ (折れて発射物になる可能性のある導体に穴を開けたり打ち抜いたりするため) や耐切創手袋 (ケーブルの端やラック レールを扱うため) などの個人用保護具を着用する必要があります。

インストールフェーズごとの完全なツールリスト

以下の表は、ケーブルの引き込みから最終ドキュメントまで、一般的なネットワーク パッチ パネルの設置段階ごとに必要なツールをまとめたものです。これを作業前のチェックリストとして使用し、作業を開始する前に不足しているものがないか確認してください。

シールドおよび Cat6A パッチ パネルの設置に固有のツール

シールド付きツイストペア (STP) ケーブル配線と Cat6A の設置には、標準セットを超える特定のツール要件があります。これらの違いを無視すると、接地不良、シールド導通の切断、認定テストの失敗が発生し、事後の診断と修正に費用がかかります。

シールドケーブル準備ツール

STP ケーブルには、4 つのペアすべてを包み込むフォイルまたは編組シールドが付いています。ジャケットを剥がした後、このシールドをケーブル ジャケットを引き裂かないように慎重に折り曲げ、終端時にシールド付きパッチ パネルの金属コネクタ ハウジングに接着する必要があります。この手順には、先の細いラジオペンチと専用のシールド付きキーストーン ジャック終端ツール (パネル メーカーが提供) が必要です。素手でシールドを折りたたんで接着しようとすると、シールドの接触が不安定になり、シールド付きケーブル配線の目的が損なわれます。

接地ツールとハードウェア

シールドされたネットワーク パッチ パネルはラックの接地バスに接続する必要があり、これにより建物の電気通信接地および接続システム (TIA-607-C で定義) に接続されます。これには接地線が必要です（少なくとも 6 AWG 銅 ほとんどの商用設置におけるラックとアースの接合用）、ラグ圧着工具、および適切な圧縮ラグ。マルチメータは、パネルから主接地電極までの接地経路の導通を検証するために使用されます。接地経路が開いているか、抵抗が 1 オームを超えている場合、シールド システムは設計どおりに機能しません。

Cat6A 固有の考慮事項

Cat6A ケーブルの直径は Cat6 よりも大幅に大きく、通常は 7 ～ 8mm 対 5 ～ 6mm -さらに、より大型のケーブル管理アクセサリ (幅広の J フック サドル、大容量のケーブル マネージャー) と、より硬い 23 AWG 導体用に強力に設定されたパンチダウン ツールが必要です。直径が大きくなったということは、48 ポート Cat6A 有線パネルの背後にあるケーブル束が同等の Cat6 パネルよりもはるかに太くなることも意味します。それに応じて背面のケーブル管理スペースを計画し、バンドル管理のためにパネルの後ろに少なくとも 3 ～ 4 インチの奥行きを確保する必要があります。

安全ツールおよび個人用保護具

パッチパネルの設置は、実際に怪我をするリスクを伴う物理的な作業です。次の PPE および安全ツールは、すべての設置者のキットに含まれている必要があります。

• 安全メガネ: 導体の穴あけ、打ち抜き、ケーブルの切断時に必要です。ワイヤの端とジャケットの破片が高速の発射体になる可能性があります。
• 耐切創手袋（レベルA4以上）： ラックレールとパンチアウトのエッジには鋭利なバリがあります。 ANSI/ISEA 105 レベル A4 に評価された耐切創手袋は、ケーブル取り扱いの器用さを大幅に損なうことなく、適切な保護を提供します。
• N95マスク: グラスファイバー断熱材、スプレー防火材、または粉塵や粒子が蓄積した天井プレナムで作業する場合に必要です。
• 膝パッド: 壁面取り付けエンクロージャのフロアレベルのパッチ パネルでケーブルを終端するには、膝を曲げ続ける必要があります。プロ仕様の膝パッドは疲労を軽減し、コンクリートやタイルの床での怪我を防ぎます。
• ヘッドランプまたはタスクライト: ラックの背面は暗いです。ヘッドランプを使用すると、ケーブル作業のために両手が自由になり、補助者が懐中電灯を保持する必要がなくなります。
• 非導電性踏み台: 通電中の電気機器の近くで作業する場合は、グラスファイバー製のはしごが必須です。配電ユニット (PDU) や UPS システムが設置されているサーバー ルームでは、アルミニウム製のはしごにより感電死の危険があります。

スターター キットとプロフェッショナル キット: 予算はいくらにするか

小規模なホームまたは小規模オフィスのネットワーク パッチ パネルを初めて設置する人にとって、最小限のツール キットは不必要な費用をかけずに必需品をカバーします。商業プロジェクト全体で定期的にパッチパネルを導入するプロの設置業者にとって、完全なキットはプロの作業に要求される品質と速度を提供します。

認定テスターを完全に購入することを正当化できない専門請負業者の場合、通常、フルーク・ネットワークスから直接、または認定レンタル・パートナーを通じてレンタルすると費用がかかります。 週あたり 150 ～ 300 ドル により、単一プロジェクトの使用であっても、経済的に認証にアクセスできるようになります。
