2 種類のパッチ パネルとは何ですか?

2 種類のパッチ パネル: 直接的な答え

パッチ パネルには主に 2 つのタイプがあります。 有線（固定）パッチパネル そして モジュラー (キーストーン) パッチ パネル 。これら 2 つのカテゴリは、事実上すべてのデータ センター、サーバー ルーム、および商用ネットワーク設備における構造化ケーブル配線の基礎を形成します。ネットワーク パッチ パネルを購入したり、配線レイアウトを設計したりする前に、これらの違いを理解することが不可欠です。選択を誤ると、将来的に不必要なコスト、柔軟性の低下、またはパフォーマンスの問題が発生する可能性があるためです。

有線パッチ パネルには、工場出荷時にすでにパネルの背面に終端されたケーブルが付属しています。一方、モジュラー パッチ パネルは、交換可能なキーストーン ジャックを受け入れる空のフレームとして出荷されるため、設置者はコネクタ タイプ、カテゴリを選択し、単一のパネル内でメディア タイプを混合することもできます。どちらもネットワーク接続の編成とルーティングという同じ中核機能を果たしますが、基本的に異なる方法で実行され、異なる展開シナリオに適合します。

有線パッチパネル: 終端済みですぐに導入可能

有線パッチ パネルは、固定パッチ パネルまたはパンチダウン パッチ パネルと呼ばれることもありますが、その背面ポートは 110 スタイルのパンチダウン ブロックまたは同様のコネクタですでに終端されています。現場からのケーブル配線 (壁コンセント、ケーブル トレイ、フロア ボックス) は、パンチダウン ツールを使用してこれらのブロックに直接打ち抜かれます。パネルの前面には標準の RJ45 ポートがあり、短いパッチ ケーブルで機器をネットワークの残りの部分に接続します。

このタイプのネットワーク パッチ パネルは、構造化ケーブル配線の伝統的な主力製品です。広く入手可能です 24ポートおよび48ポート構成 、ほとんどのモデルは 1U または 2U のラックスペースを占有します。標準オプションは Cat5e、Cat6、または Cat6A のパフォーマンスに評価されており、Cat6A パネルはサポート可能です。 最大 100 メートルの距離で 10 ギガビット イーサネット .

有線パッチパネルの利点

• モジュール式の代替品と比較して、ポートあたりの初期費用が低い
• すべてのポートにわたって一貫した工場レベルの終端品質
• 大規模な均一展開のためのよりシンプルなインストールプロセス
• 数千のポートがインストールされている環境で実証された信頼性
• Panduit、Leviton、Belden、CommScope などのベンダーから幅広く入手可能

有線パッチパネルの制限事項

主な欠点は柔軟性のなさです。有線パネルのすべてのポートは同じコネクタ タイプです。ファイバーまたは同軸接続と並行して Cat6 銅ポートを混在させる必要がある場合、単一の有線パネル内でそれを実現することはできません。さらに、単一のポートが損傷した場合、そのポートを交換するということは、通常、パネル全体、または少なくともその個別のブロックを交換または再終端することを意味します。ケーブル配線要件が頻繁に変化する環境では、この柔軟性が実際の運用上の問題になります。

有線パッチ パネルは、大規模なオフィスの導入、学校のネットワーク、および産業環境に最適です。 何百もの同一の銅配線 迅速かつ費用対効果の高い方法で終了する必要があります。一般的な 48 ポート Cat6 有線パネルのコストは 30 ～ 80 ドル程度であるため、予算が厳しいプロジェクトにとっては魅力的です。

モジュラーパッチパネル: 柔軟で将来に対応

モジュラー パッチ パネルは空のシャーシで、通常は 12、24、または 48 ポートのフレームで提供され、個別のキーストーン ジャックを受け入れるように設計されています。フレームの各スロットには、Cat5e、Cat6、Cat6A、ファイバー LC、ファイバー SC、同軸 F タイプ、さらには USB または HDMI キーストーン モジュールなど、さまざまなタイプのジャックを取り付けることができます。このため、モジュラー ネットワーク パッチ パネルは、今日の構造化ケーブルで利用できる最も多用途なオプションとなっています。

設置には、選択したキーストーン ジャックをパネル フレームにスナップし、各ジャックを個別に終端することが含まれます。選択したジャック モデルに応じて、ジャック自体はパンチダウン、工具不要、または事前に終端処理することができます。取り付けられると、各ジャックの前面に適切なポート インターフェイスがユーザーに表示されます。

モジュラーパッチパネルの利点

• 単一のパネル内でコネクタ タイプを混在させる完全な柔軟性
• 簡単なポートレベルの修理: パネル全体を交換せずに、損傷した単一のキーストーンジャックを交換します。
• スケーラビリティ - 部分的に実装されたパネルから開始し、ニーズの増加に応じてポートを追加します
• キーストーン モジュールをより高い評価のカテゴリに交換することで、将来のアップグレードをサポートします
• データセンター、AV 設備、マルチメディア環境に最適

モジュラーパッチパネルの制限事項

モジュラー パネルでは、ポートあたりのコストが高くなります。高品質の 24 ポート モジュラー キーストーン パネル フレームだけでも 20 ～ 50 ドルかかり、Cat6A キーストーン ジャックを個別に使用すると、ポートごとにさらに 5 ～ 15 ドル追加される可能性があります。フル装備の 48 ポート Cat6A モジュラー パネルの場合、コンポーネントの総コストは 300ドル～600ドル以上 同等の有線パネルが 100 ドル未満であるのと比較して。各ジャックを個別に終端して所定の位置に固定する必要があるため、作業時間も長くなります。

パフォーマンスの一貫性は、選択した個々のキーストーン ジャックの品質にも依存します。ブランドのパネル フレームに低品質のサードパーティ製ジャックを混在させると、一貫性のないクロストークと挿入損失の測定値が生成され、チャネル認証テストに不合格になる可能性があります。可能な限り、同じメーカーのテストおよび認定システムのジャックとフレームを常に使用してください。

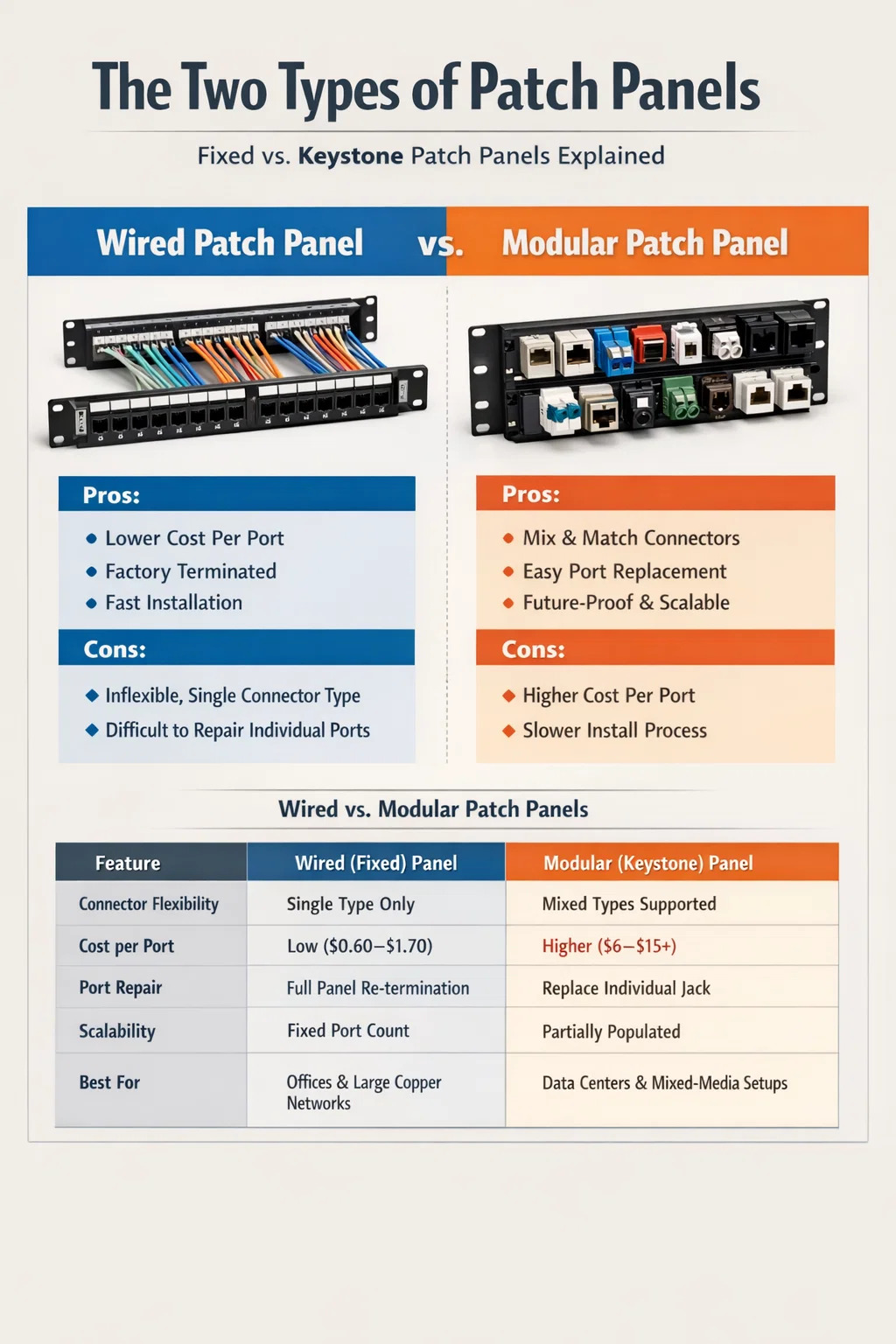

並べて比較: 有線パッチ パネルとモジュラー パッチ パネル

次の表は、プロジェクトの要件に適したネットワーク パッチ パネルのタイプを決定するのに役立つ主な違いをまとめたものです。

正しいものを選択する方法 ネットワークパッチパネル あなたのプロジェクトのために

有線ネットワーク パッチ パネルとモジュラー ネットワーク パッチ パネルのどちらを選択するかは、予算、メディアの種類、予想される成長、およびメンテナンスの予想という 4 つの実際的な要素によって決まります。普遍的に優れたオプションはありません。どちらのタイプもプロの設備で毎日問題なく導入されています。

予算主導のプロジェクト

プロジェクトの終了が伴う場合 同じカテゴリの 100 以上の銅線 そして cost control is a priority, wired patch panels deliver better value. A school network deploying 200 Cat6 drops across 8 panels will save $1,000–$2,000 in parts alone by choosing wired over modular. That savings can be redirected to managed switches, better cable, or additional access points.

混合メディアおよびデータセンター環境

データセンターでは通常、銅線イーサネット、ファイバーアップリンク、場合によっては同軸またはオーディオ接続を同じラック内で組み合わせています。モジュール式ネットワーク パッチ パネルは、これらすべてを 1 つの 1U フレームで処理し、ラックを整理し、必要なパネルの数を減らします。多くの企業データセンターは、ケーブルを再配線したりパネル全体を交換したりすることなく、キーストーン モジュールを交換するだけで個々のファイバー ポートを 1G LC から 10G LC または 25G LC にアップグレードできるため、モジュラー パネルを標準化しています。

メンテナンスと長期保守性

コワーキング スペース、ホテルのビジネス センター、イベント会場など、ポートのチャーンが多い環境では、個々のキーストーン ジャックがプラグインとプラグアウトの繰り返しによる物理的な酷使にさらされます。モジュラーパネルを使用すると、技術者は他の接続に影響を与えることなく、5 ～ 10 ドルの部品コストで、磨耗したジャックを 2 分以内に交換できます。配線済みパネルの同じ修理には、ブロックを再度打ち抜くか、パネル アセンブリ全体を交換する必要があります。 30 ～ 60 分のダウンタイム 事件ごとに。

将来性とテクノロジーのアップグレード

ネットワーク標準は進化します。 Cat6A は現在、TIA-568.2-D に従って新しい商用設置に推奨される最小値であり、SMB 環境でも 10GBase-T がますます一般的になっています。現在有線 Cat6 パネルを導入し、3 年以内に Cat6A パフォーマンスが必要な場合は、パネル全体を交換することになります。モジュラーパネルを使用すると、フレームを維持したままキーストーンジャックを交換できます。この違いは 24 ポート クローゼットではあまり重要ではありませんが、24 ポート クローゼットでは重要になります。 480 ポートを備えた 10 ラック データセンター .

2 つの主要なタイプを超えて: アングル パッチ パネル、シールド パッチ パネル、ブランク パッチ パネル

有線とモジュラーは 2 つの基本的なカテゴリですが、どちらのタイプにも特定の設置要件に対応する特殊なバリエーションがあります。

角度付きパッチパネル

角度付きパッチ パネルは前面ポートを 45 度に傾け、パッチ ケーブルをラックの前面に向かってまっすぐに配線するのではなく、側面に配線します。これにより、パッチ ケーブルにかかる曲げ半径のストレスが大幅に軽減され、高密度ラックが大幅にクリーンに保たれます。アングル パネルは有線形式とモジュラー形式の両方で利用でき、ケーブル管理が重要なトップオブラック スイッチング構成で一般的に使用されます。一部の設計では、ポートの最下列のみに角度を付け、最大密度を実現するフラット/角度付きハイブリッド レイアウトを作成します。

シールド (STP) パッチ パネル

製造フロア、放送施設、医用画像処理室など、重大な電磁干渉のある環境では、シールド付きツイストペア (STP) ケーブル配線には、リンク全体でケーブル シールドの連続性を維持するためにシールド付きパッチ パネルが必要です。シールドされたネットワーク パッチ パネルには、金属製のポート ハウジングと、ラックのアース パスに接続するアース バーが含まれています。シールドされていないパネルを STP ケーブルで使用すると、パネルのシールドが破損し、その目的が完全に無効になります。シールドパネルは有線タイプとモジュラータイプの両方で入手可能ですが、コストプレミアムはおよそ 同等のシールドなしモデルより 30 ～ 50% .

空白のパッチパネル

空白のパッチ パネルにはポートがまったくありません。これらは純粋にラック管理に使用され、空の 1U スペースを埋めて空気の流れを改善したり、埃をブロックしたり、文書用のラベル付き表面を提供したりします。機能的なデータ配布コンポーネントではありませんが、ブランク パネルは、よく整理されたラックのプロフェッショナルな仕上げの仕上げであり、ベンダーのカタログでは機能的なパッチ パネルと並べてグループ化されることが多く、初めて購入する人に混乱を引き起こす可能性があるため、ここで説明します。

ポート密度、ラックユニット、およびケーブル管理に関する考慮事項

どちらのタイプのパッチ パネルも、コネクタのタイプだけでなく、ラック レイアウト全体にどのように適合するかによって評価する必要があります。標準の 19 インチ EIA ラックには、 42Uの使用可能スペース 。パネルの選択を誤ると、ラックユニットが無駄になり、ケーブル管理の悪夢が生じ、トラブルシューティングが困難になる可能性があります。

48 ポート 1U 有線パッチ パネルにはポートがしっかりと詰め込まれており、ケーブル管理クリップ用の水平スペースがほとんど残りません。多くの設置業者は、各 48 ポート パネルをその直下にある 1U 水平ケーブル マネージャーと組み合わせ、パネルあたり 2U を犠牲にしますが、長期的な保守性を大幅に向上させます。 1U の 24 ポート パネルにより、ポート間の水平方向のスペースが広くなり、隣接する接続を妨げることなく個々のケーブルにラベルを付けたりトレースしたりすることが容易になります。

モジュラー パネルの場合、一部のキーストーン ジャック設計で必要な追加の深さを、ラックの背面クリアランスに対して検証する必要があります。一部の Cat6A キーストーンはパネル面の後ろに 2 ～ 3 インチ伸びており、奥行きがわずか 12 ～ 14 インチの浅い壁面取り付けエンクロージャでは、慎重な事前計画がなければ設置が物理的に不可能になる可能性があります。

ラベル表示と文書化の慣行

パネルのタイプに関係なく、適切なラベルを付けることはハードウェア自体と同じくらい重要です。業界のベスト プラクティスでは、各ポートに、起点、宛先、ケーブル カテゴリ、設置日、およびテスト結果の参照を文書化したケーブル スケジュールにマッピングする一意の識別子を付けるラベルを付けることが求められています。ほとんどの高品質パッチ パネルには、ポートの下または上にラベル ストリップ チャネルが含まれています。 Brady、HellermannTyton、または熱収縮ラベルまたはセルフラミネートラベルを備えた同様のラベルシステムを使用すると、識別子を読み取り可能に保つことができます。 10年 ほこりや湿気の多い環境でも。

両方のパネル タイプの設置のベスト プラクティス

どのタイプのネットワーク パッチ パネルを選択するかに関係なく、一連の一貫した設置手順により、チャネル パフォーマンスが定格仕様を満たすかそれを超えることが保証されます。

• ペアツイストを終端点から 13mm 以内に維持する 特に Cat6A 設置の場合、クロストークを最小限に抑えます。
• 新しいケーブルを引っ張らずに再終端できるように、パネルの後ろに少なくとも 12 インチのサービス ループを残してください。
• ケーブルの最小曲げ半径を決して超えないようにしてください。通常、シールドなしの場合はケーブル直径の 4 倍、シールド付きの場合は 8 倍です。
• ブロック タイプ (110 対クローネ) の正しい衝撃レベルに設定された、校正済みのパンチダウン ツールを使用します。
• 設置を承認する前に、認定フィールド テスター (Fluke DSX、IDEAL SignalTEK、または同等のもの) を使用して、TIA-568 または ISO/IEC 11801 規格に準拠してすべてのチャネルをテストします。
• テスト レポートを電子的に保存し、システム内のすべてのポートのケーブル スケジュールにリンクします。
• モジュラー パネルを使用する場合は、メーカーの保証や認定を保護するために、キーストーン ジャックとパネル フレームが同じテスト済みシステムからのものであることを確認してください。

これらの手順に従うと、パッチ パネルが、単純なハードウェアの購入から、ネットワークを確実にサポートする、適切に文書化された認定可能なインフラストラクチャ コンポーネントに変換されます。 15～25歳 - 現在の標準に従って設置された構造化ケーブル システムの典型的なライフサイクル。

パッチパネルを選択する際のよくある間違い

経験豊富な設置者でも、最初の導入から数か月または数年後に問題を引き起こす選択ミスをすることがあります。以下は最も一般的であり、最も避けるべきものです。

パネル カテゴリとケーブル カテゴリが一致しません

Cat6A ケーブルを取り付けて Cat6 定格パネルに終端すると、チャネルのパフォーマンスが Cat6 に制限されます。チャネル内の最も弱いコンポーネントによって、リンク全体の定格パフォーマンスが決まります。 10GBase-T または 25GBase-T をサポートするために Cat6A を実行している場合は、すべてのコンポーネント (ケーブル、パッチ パネル、キーストーン ジャック、およびパッチ コード) が Cat6A 定格である必要があります。

背面のケーブル管理を無視する

高密度の 48 ポート パネルの背面には、48 本の個別のケーブル配線を保持できます。適切な背面ケーブル管理ガイド、J フック、またはケーブル スプールがないと、これらの配線が絡み合った塊となり、今後の追加、移動、変更 (MAC) が不必要に困難になり、関係のないメンテナンス作業中に偶発的にケーブルが損傷するリスクが高まります。

お金を節約するために非システムコンポーネントを購入する

Panduit パネル フレームと社外キーストーン ジャックを使用したり、Cat6 パッチ パネルと別のメーカーの Cat6A ケーブルを組み合わせたりすると、テスト済みのシステム保証が無効になります。 Panduit、Leviton、Belden、CommScope、Legrand などのメーカーは、自社のコンポーネントをシステムとして認証しています。その認証は、同じファミリーのコンポーネントが一緒に使用されている場合にのみ有効です。ブランドを組み合わせて保存する ポートあたり 2 ～ 5 ドル 節約額を大幅に上回る価値のある 25 年間のシステム保証が無効になる可能性があります。

ポート数の要件を過小評価する

商用ケーブル設計における一般的な経験則は、次のことを計画することです。 現在必要なポートより 20 ～ 30% 多いポート 。組織は成長し、ワークステーションは増加し、IoT デバイスは急増します。パッチ パネルのポートが不足すると、新しいパネルをラックに設置するか、完全な再設計が必要になります。どちらの方法も、単純に大きなパネルや追加のパネルを最初から設置するよりも混乱が生じ、費用がかかります。
