なぜわざわざパッチパネルを使うのでしょうか？

結論: パッチパネルが不可欠な理由

わざわざ ネットワークパッチパネル なぜなら、壁内の固定された恒久的な配線とサーバー ラック内のアクティブな電子機器の間の重要なブリッジとして機能するからです。これがないと、ケーブルが物理的に損傷する危険があり、トラブルシューティングが不可能になる「スパゲッティ」配線の混乱に悩まされ、ネットワークを簡単に再構成できなくなります。混沌としたワイヤーの束を、ハードウェアへの投資を保護する、ラベル付きのプロフェッショナルなスケーラブルなシステムに変換します。

物理的疲労からインフラを守る

壁内イーサネット ケーブル、特に高性能 Cat6a 線は通常、固体の銅導体で作られています。固体銅は長距離に信号を運ぶのに優れていますが、脆いのです。これらのケーブルをネットワーク スイッチに直接接続すると、スイッチを動かしたり、ケーブルにぶつかったりするたびに、内部の銅に微小な亀裂が生じる可能性があります。

あ ネットワークパッチパネル これは、「静的終端ポイント」を提供することで解決されます。壁内ケーブルはパネルの背面に打ち込まれており、二度と動くことはありません。次に、柔軟なより線の「パッチ コード」を使用して、パネルをスイッチに接続します。パッチコードが切れた場合、交換には数ドルの費用がかかります。壁内のケーブルが破損した場合は、費用と労力がかかる再引き込みプロジェクトが必要になります。

メンテナンスとトラブルシューティングの簡素化

1 つの部屋でインターネット接続が失われると、24 または 48 本の同一の青いケーブルの束の中から適切なワイヤを見つけるのは悪夢です。パッチ パネルは、標準化されたラベル付けと論理的なグループ化を通じて、この混乱に秩序をもたらします。

ネットワーク管理の効率向上

• 明確なラベル: ほとんどのパネルには、「キッチン」、「オフィス A」、「CCTV 北」などをマークできるラベル ストリップが組み込まれています。
• クイックパス分離: 技術者は、壁のジャックでトーン ジェネレータを使用すると、ネットワーク全体のプラグを抜くことなく、パネル上の対応するポートを即座に見つけることができます。
• モジュール式の柔軟性: パネルを使用することで、 キーストーンジャック を使用すると、単一のラック ユニットでさまざまなタイプの接続 (Cat6、ファイバー、同軸) を組み合わせて使用できます。

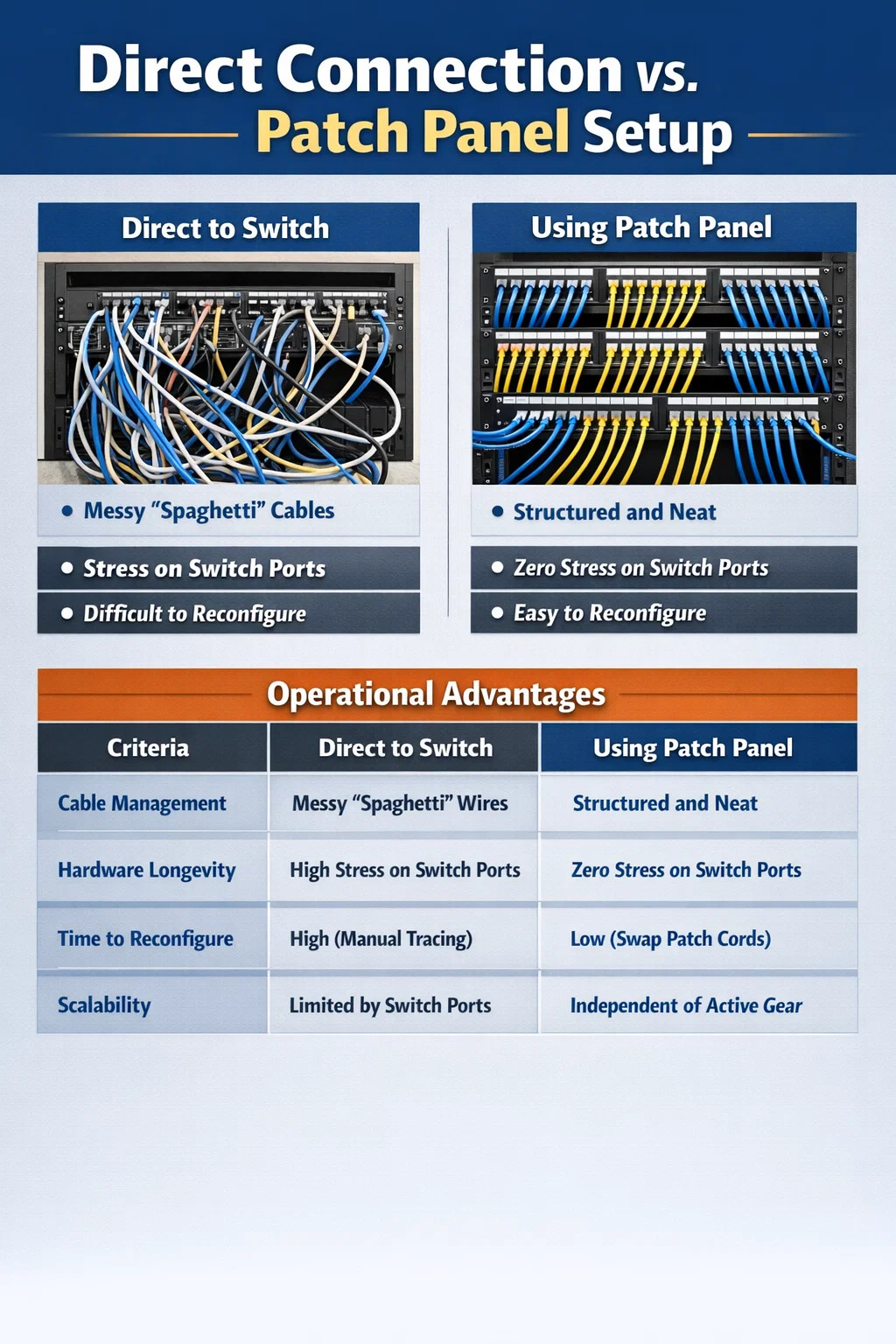

直接接続とパッチパネルセットアップの比較

追加のハードウェアにコストをかける価値があるかどうかを判断する場合は、次の運用上の違いを考慮してください。

将来性とアップグレード可能性

ネットワーク技術は急速に進化しています。現在は 1Gbps スイッチを使用しているかもしれませんが、3 年後にはハイエンド Wi-Fi 7 アクセス ポイント用の 10Gbps PoE スイッチにアップグレードする必要があるかもしれません。ケーブルが古いスイッチに直接接続されている場合、アップグレードではすべてのプラグを抜く必要があり、ケーブルが損傷する危険があります。

と ネットワークパッチパネル 、永続的なインフラストラクチャはそのまま残ります。スイッチを交換して新しいパッチコードを差し込むだけです。さらに、モジュラーパネルを使用した キーストーンジャック 個々のポートをアップグレードできます。たとえば、パネル全体を交換せずに、特定のワークステーションの銅線ジャックを光ファイバー ジャックに置き換えることができます。

結局のところ、初めて機器を移動したり、断線を特定したり、ネットワーク速度をアップグレードしたりする必要があるときに、パッチ パネルを設置するという「面倒」な作業が報われます。これは、ショートカットよりも信頼性を優先するプロフェッショナルなインストールの特徴です。
