パッチパネルとPoeスイッチの違いは何ですか?

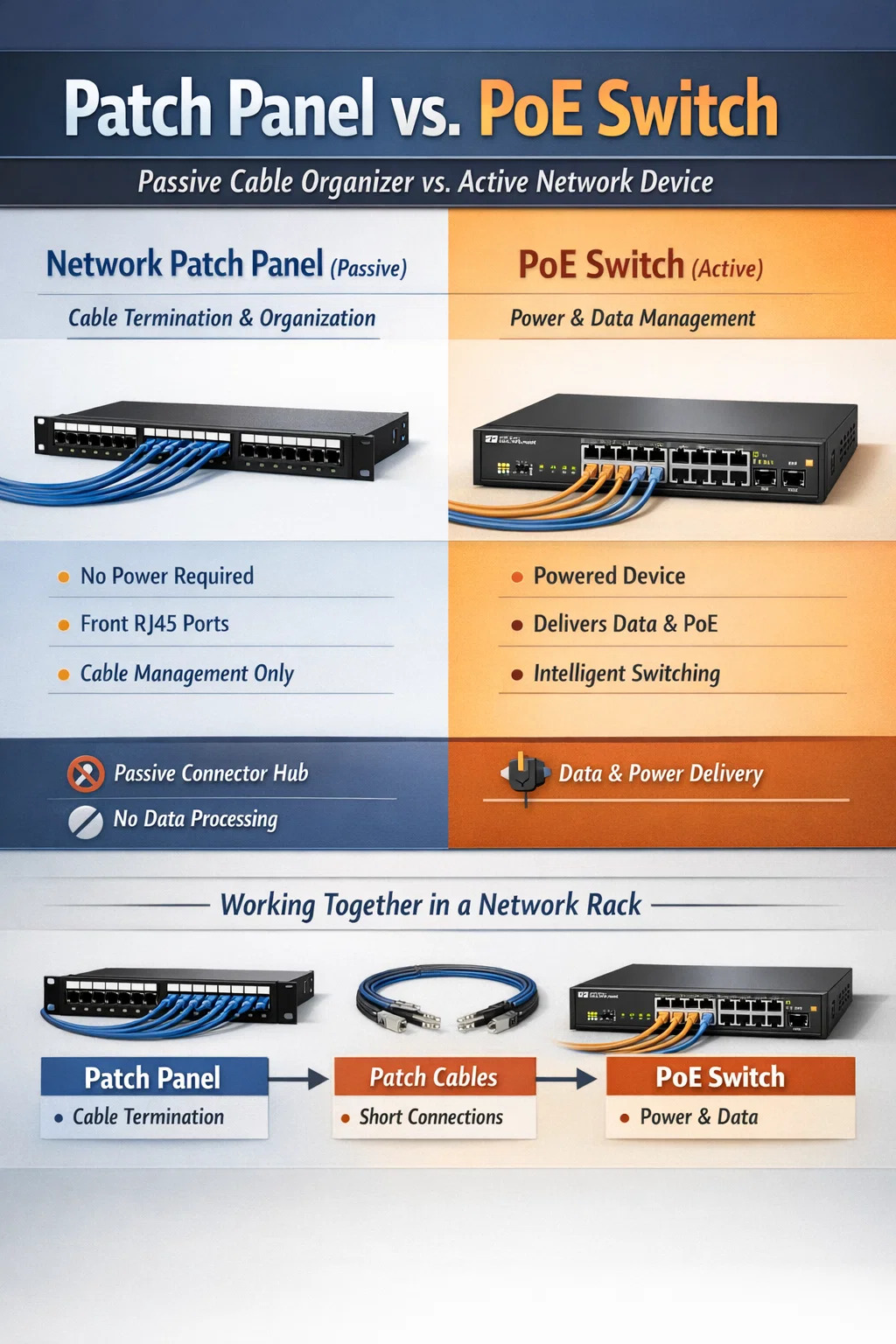

直接比較: パッチ パネルと PoE スイッチ

主な違いは、それらの基本的な性質にあります。 ネットワークパッチパネル はケーブルの編成と終端に使用される受動的なハードウェア コンポーネントですが、 PoEスイッチ データ トラフィックを管理し、イーサネット ケーブル経由で電力を供給するアクティブな電子デバイスです。パッチパネルは電気を必要とせず、データを処理できません。 PoE スイッチは電源を必要とし、ローカル ネットワークの「頭脳」として機能します。

プロのインスタレーションでは、この 2 つは競合相手ではなくパートナーです。パッチ パネルは建物のすべてのワイヤに静的な接続点を提供し、PoE スイッチはこれらのワイヤを IP カメラ、VoIP 電話、ワイヤレス アクセス ポイントなどのデバイスに機能させるために必要な接続と電力を提供します。

の定義 ネットワークパッチパネル

あ ネットワークパッチパネル 物理的な配線の中枢神経系として機能します。これは本質的に、壁の中に隠された長いケーブル配線とラック内にあるネットワーク機器の間の橋渡しとなります。

構造の完全性と組織

通常、パッチ パネルには、前面に RJ45 ポートの列があり、背面にはバルク ケーブルが「パンチダウン」または接続されています。 キーストーンジャック 。パッチ パネルはパッシブであるため、信号の増幅やデータ管理は行われません。その唯一の目的は、ケーブルを整理してラベルを付け、ワイヤーのもつれによる混乱を防ぐことです。

• 頻繁な抜き差しのための犠牲インターフェイスを提供することで、高価なスイッチ ポートの磨耗を防ぎます。
• Cat5e、Cat6、および Cat5e を含むさまざまなケーブル カテゴリをサポート Cat6a .
• あllows for easy troubleshooting by clearly mapping which port leads to which specific room in a building.

PoE スイッチについて

あ Power over Ethernet (PoE) switch is a sophisticated piece of networking gear. Unlike a standard switch, it has built-in circuitry to inject DC power into the twisted pairs of an Ethernet cable alongside the data signal.

あctive Data and Power Management

PoE スイッチは「アクティブ」デバイスです。電力を送信する前に、接続されたデバイスが「PoE 互換」かどうかを識別し、標準的なラップトップなどの非 PoE デバイスが電流によって損傷しないようにします。それは、 データリンク層 パケットが正しい MAC アドレスに到達することを保証します。

• デバイスの場所 (天井のカメラなど) にローカル電源コンセントが必要なくなります。
• 802.3af (最大 15.4 W) や 802.3at (PoE、最大 30 W) などのさまざまな電力規格をサポートします。
• 管理対象バージョンでは、管理者は特定のポートの電源を切り替えてデバイスをリモートで再起動できます。

主要な技術的な違い

これら 2 つのコンポーネントが異なる理由をよりよく理解するには、ネットワーク ラック内での対照的な役割を強調した以下の技術仕様を参照してください。

共同インストールのプロセス

実際のシナリオでは、両方を利用して信頼性の高いネットワークを構築します。通常、プロセスは次のワークフローに従います。

1. バルク イーサネット ケーブルは、さまざまな部屋から中央のサーバー ラックまで引き込まれます。
2. これらのケーブルは背面で終端されています。 ネットワークパッチパネル 使用して キーストーンジャック .
3. 短いパッチ ケーブルを使用して、パッチ パネルの前面ポートをパッチ パネルのポートに接続します。 PoEスイッチ .
4. PoE スイッチはメイン ルーターに接続され、すべてのダウンストリーム デバイスにインターネット アクセスを提供します。

永続的な配線 (パッチ パネル) をアクティブなネットワーク (スイッチ) から分離することで、アップグレードが簡単なシステムを作成できます。さらに速度が必要な場合は、壁内の複雑な配線に触れることなく、スイッチを交換するだけです。

選択に関する最終的な考慮事項

どちらが必要か迷っている場合、小規模な家庭用セットアップ以外の場合、答えは通常「両方」です。 PoE スイッチは電力とロジックを提供しますが、 ネットワークパッチパネル の場合、インストールには長期的なメンテナンスと信頼性に必要な物理的な安定性と構成が欠けています。
